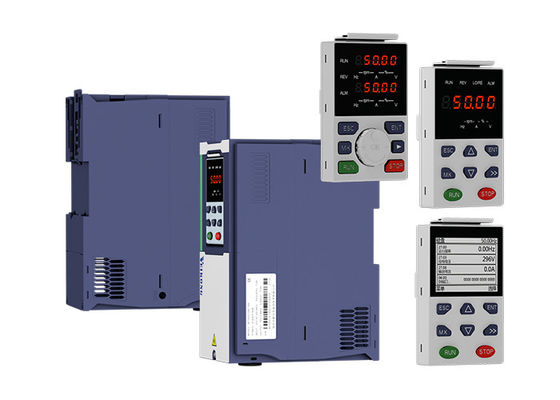

سعة عالية 256k TI DSP لرد أسرع ودقة أعلى في VFD530 لـ PMSM Inverter
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VEIKONG |
| إصدار الشهادات | CE |
| رقم الموديل | VFD530 |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | الطاقة أقل من 45kw تستخدم الكرتون ، بدءًا من 45kw تستخدم صندوق خشبي |
| وقت التسليم | 3 أيام ، تعتمد على كمية الطلب |
| شروط الدفع | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض | 15000 قطعة في الشهر |
تفاصيل المنتج
| اسم المنتج | عاكس PMSM | القوة | 10 حصان / 7.5 كيلو واط |
|---|---|---|---|
| حمولة | محرك متزامن مغناطيسي دائم | لوحة المفاتيح | شاشات الكريستال السائل + LED + لوحة المفاتيح المكوكية |
| وضع التحكم | vf/ناقل الحلقة المفتوحة/ناقل الحلقة المغلقة | التكرار | ما يصل إلى 3000 هرتز |
| اللون | أزرق غامق | فترة الضمان | 18 شهرًا أو أكثر |
| صناعة المعدات الأولية | أيد | العلامة التجارية | فيكونغ |
| الأصلي | الصين | ||
| إبراز | محرك PMSM محرك 10 حصان Vfd,محرك متزامن 10 حصان محرك Vfd,محرك 7.5kw Vfd |
||
منتوج وصف

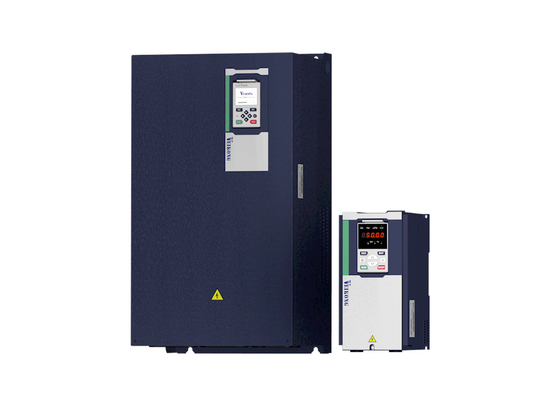

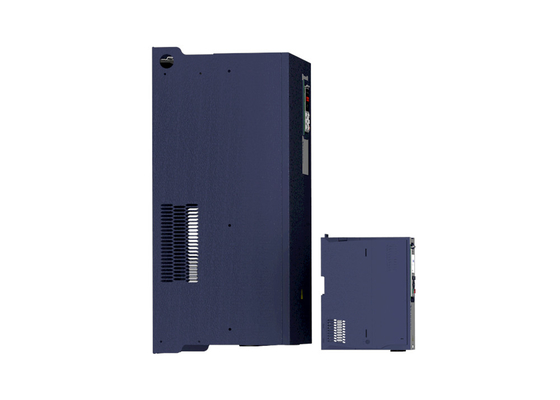

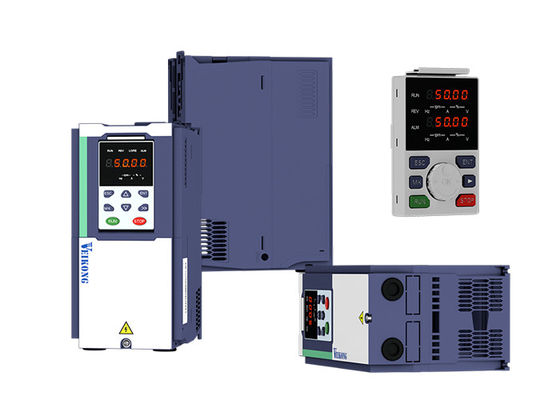

تحويل VFD 380V 7.5kw 10hp لمحرك PMSM المحرك المزامنة
فايكونغ (VFD)
VFD500M هو التحكم في ناقل عالية الأداء vfd مصغرة
VFD500 هو vfd عام عالي الأداء
VFD550 هو VFD خاص عالي الأداء مع التحكم الموضعي.
VFD530 هو vfd خاصة عالية الأداء مع وظيفة الرفع، ودعم 2 PID، ودعم المحركات المزامنة وغير المزامنة
VFD500-PV هو عاكس مضخة شمسية.
VFD510 هو عاكس IP65
خصائص VFD530:
لدينا VFD530 هو تحديث من VFD500 ((المحول العام عالية الأداء)
دعم المحرك غير المتزامن والمتزامن.التردد الخارجي يصل إلى 3000 هرتزحتى 200% من عزم البداية عند 0 هرتزسعة عالية 256k TI DSP مع استجابة أسرع ودقة أعلى.آلية مكافحة منطقية خاصة للرافعة والرفعزيادة الفرامل في التدفق المغناطيسيدعم حلقة PID 2 لـ HVAC
وضع التحكم في VFD530:
| التحكم | وضع التحكم |
تحكم V/f التحكم في ناقل التدفق بدون أجهزة استشعار بدون بطاقة PG ((SVC) التحكم في متجهات تدفق سرعة المستشعر باستخدام بطاقة PG (VC) |
| وضع العمل | تحكم السرعة،تحكم العزم ((SVC و VC) | |
| نطاق السرعة |
1:100 (V/f) 1((SVC)) 11000 (VC) |
|
| دقة تحكم السرعة |
± 0.5%(V/f) ± 0.2%(SVC) ± 0.02%(VC) |
|
| سرعة الاستجابة |
5Hz ((V/f) 20 هرتز ((SVC) 50 هرتز ((VC) |
|
| نطاق التردد |
0.002000.00 هرتز(V/f) 0.00 ∙200.00 هرتز(SVC) 0.00 ¥ 400،00 هرتز(VC) |
|
| دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز ضبط التناظرية: الحد الأقصى للتردد × 0.1% |
|
| عزم تشغيل |
150%/0.5 هرتز(V/f) 180%/0.25 هرتز(SVC) 200%/0 هرتز(VC) |
|
| دقة تحكم عزم الدوران |
SVC: ضمن 5Hz10٪ ، فوق 5Hz5٪ (فيكتوريا):30 ٪ |
|
| منحنى V/f |
نوع منحنى V / f: خط مستقيم، متعددة النقاط، وظيفة الطاقة، فصل V / f. دعم زيادة عزم الدوران: زيادة عزم الدوران التلقائية (الإعداد المصنع) ، زيادة عزم الدوران اليدوي |
|
| رصيف إعطاء التردد |
دعم تسارع وتباطؤ خطي و منحنى S. 4 مجموعات من وقت التسارع والتباطؤ، مجموعة ضبط 0.00s ~ 60000s |
|
| التحكم في فولتاج الحافلة المباشرة |
التحكم في الجهد المفرط: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الخروج لتجنب تخطي خطأ الجهد.
التحكم في التوقف تحت الجهد: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج لتجنب فشل التأرجح
تحكم VdcMax: حد من كمية الطاقة المولدة من قبل المحرك عن طريق ضبط تردد الخروج لتجنب زيادة الجهد. التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب خطأ انخفاض الجهد |
|
| تردد الناقل | 1kHz 12kHz ((تختلف حسب النوع) | |
| طريقة البدء | البدء المباشر (يمكن أن يتم وضع فرامل مشتركة) ؛ البدء بتتبع السرعة | |
| طريقة التوقف | توقف التباطؤ (يمكن أن يتم وضع مكافحة التيار المباشر) ؛ حر في التوقف | |
| وظيفة التحكم الرئيسية | التحكم بالركض، التحكم بالانخفاض، تشغيل يصل إلى 16 سرعة، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تحويل وقت التسارع والتباطؤ، فصل VF، الفرامل فوق الإثارة،التحكم في PID العملية، وظيفة النوم والاستيقاظ ، منطق PLC بسيط مدمج ، محطات إدخال وإخراج افتراضية ، وحدة تأخير مدمجة ، وحدة مقارنة مدمجة ووحدة منطقية ، نسخة احتياطية واسترداد المعلمات ،سجل خطأ مثاليإعادة تعيين العيب، مجموعتين من معايير المحركات التبديل الحر، تبديل البرمجيات الأسلاك الخروج، المحطات فوق / أسفل | |
تعليمات سلسلة المنتجات:
| النموذج |
قدرة الطاقة (KVA) |
التيار المدخل (أ) |
التيار الخارجي ((A) |
محرك قابل للتكيف (كيلوواط) |
الحجم | وحدة الفرامل | |
| حمولة ثقيلة | الحمل الخفيف | ||||||
| ثلاث مراحل: 380-480 فولت، 50/60 هرتز | |||||||
| VFD530-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | الحجم A | الداخلية |
| VFD530-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD530-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD530-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD530-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | الحجم ب | |
| VFD530-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD530-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | الحجم C | الداخلية |
| VFD530-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD530-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | الحجم D | |
| VFD530-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD530-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | الحجم E | الخيار |
| VFD530-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD530-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | الحجم F | |
| VFD530-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD530-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | الحجم G | |
| VFD530-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | الخارجي | |
| VFD530-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | الحجم H | |
| VFD530-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | الحجم الأول | |
| VFD530-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD530-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | الحجم J | |
| VFD530-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD530-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | الحجم K | |
| VFD530-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD530-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | الحجم L | |
| VFD530-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD530-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | الحجم M | |
| VFD530-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD530-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | الحجم N | |
| VFD530-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD530-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | الحجم O | |
| VFD530-630GT4 | 710 | 1080 | 1120. | / | 630 | الحجم O | |
| VFD530-710GT4 | 790 | 1200 | 1260 | / | 710 | الحجم O | |
| مرحلة واحدة: 220 فولت ، 50/60 هرتز | |||||||
| VFD530-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | الحجم A | مدمج |
| VFD530-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | الحجم A | |
| VFD530-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | الحجم A | |
| VFD530-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | الحجم A | |
| VFD530-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | الحجم ب | |
| VFD530-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | الحجم C | |
| VFD530-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | الحجم C | |
طلب VEIKONG VFD:
"فيكونغ في إف دي" تحل محل العلامات التجارية الشهيرة
تحكم المحرك المتزامن:
| 17 مجموعة التحكم في المحرك المتزامن | ||||
| (بي 17)00 | وضع تحديد الموقع الأولي |
0اختبار النبض 1: حقن عالية التردد |
1 | ★ |
| (بي 17)01 | التيار الحالي لتحديد الموقف الأولي | 50٪ ٪ 180٪ | 100% | ★ |
| (بي 17)03 | تعريف منطقة منخفضة السرعة | 00.1% ~ 60.0% | 100 ٪ | ★ |
| (بي 17)07 | نطاق الحقن عالي التردد |
5% ~ 50.0% بالنسبة لطول حقن إشارة التردد العالي ، كلما زادت القيمة المحددة ، كلما زادت دقة تحديد الموقف ، ولكن كلما زاد ضوضاء المحرك.يجب أن تكون القيمة المحددة صغيرة قدر الإمكان عندما تلبي الدقة المتطلبات. |
200 ٪ | ☆ |
| (بي 17)11 | وضع التشغيل في سرعة منخفضة في SVC |
0الطريقة العادية 1: عملية الحقن عالية التردد |
0 | ★ |
| (بي 17)12 | لا يوجد تيار تحميل في سرعة منخفضة في SVC | 0.0% 100.0% | 20% | ☆ |
| (بي 17)13 | لا يوجد تيار تحميل في سرعة عالية في SVC | 00.0% 50.0% | 20 ٪ | ☆ |
| (بي 17)18 | مراقبة MTPA |
0:معاق 1:يمكن MTPA هو أقصى قدر من ضبط نسبة الدوران. يمكن لتمكين MTPA تقليل تيار المحرك عند تشغيل SVC و VC تحت الحمل. |
0 | ☆ |
| (بي 17)19 | وقت ضبط تحكم MTPA | كلما كانت القيمة المحددة أصغر ، كلما كان MTPA سريعًا في العمل ، فسوف يسبب تقلبات الحالية إذا كانت القيمة المحددة صغيرة جدًا | 0.500 | ☆ |
قائمة توزيع المعلمات VFD530
| التصنيف | مجموعة المعلمات | الصفحة |
| المعايير المشتركة | 00الوظيفة الأساسية | الصفحة 39 |
| 01:اختيار مصدر التردد | الصفحة 41 | |
| 02:بداية ووقف | الصفحة 47 | |
| 03:المنحدر و المنحنى S | الصفحة 51 | |
| 04: المدخلات التناظرية والنبضية | الصفحة 53 | |
| 05:مخرجات التناظرية والنبضات | الصفحة 57 | |
| 06:إدخال رقمي متعدد الوظائف (DI) | الصفحة 58 | |
| 07: إصدار رقمي متعدد الوظائف ((DO)) | الصفحة 61 | |
| 08:إعداد الإخراج الرقمي | الصفحة 64 | |
| التحكم بالحركات | 10:نوع الترميز | الصفحة 67 |
| 11:المحرك1 بارمتر | الصفحة 69 | |
| 12:المحرك1 VFبارامتر التحكم | الصفحة 71 | |
| 13:المحرك1 مُعيار تحكم المتجه | الصفحة 75 | |
| 14:تحكم عزم الدوران | الصفحة 77 | |
| 16:تحكم في توفير الطاقة | الصفحة 78 | |
| 17:تحكم المحرك المتزامن | الصفحة 79 | |
| عرض وحماية | 20:المعلمات المحددة من قبل المستخدم | الصفحة 80 |
| 21لوحة المفاتيح و الشاشة | الصفحة 82 | |
| 22: تكوين محرك AC | الصفحة 84 | |
| 23:إعداد وظيفة حماية المحرك | الصفحة 87 | |
| 24:معيار حماية المحرك | الصفحة 90 | |
| 25:معيار تعقب الخطأ | الصفحة 92 | |
| 26:بارامتر تسجيل الخطأ | الصفحة 92 | |
| 27:معيار المراقبة | الصفحة 94 | |
| التواصل | 30الاتصالات في الحافلة | الصفحة 95 |
| 31:يمكن فتح الاتصالات | الصفحة 97 | |
| التطبيق | 40: وظيفة PID العملية | الصفحة 97 |
| 41وظيفة النوم | الصفحة 104 | |
| 42:PLC بسيط | الصفحة 105 | |
| 43:وحدة تأخير قابلة للبرمجة | الصفحة 107 | |
| 44:المقارنة ووحدة المنطق / جهاز التحكم | الصفحة 109 | |
| 45:عداد متعدد الوظائف | الصفحة 113 | |
| المحرك 2 | 60:المعلم الأساسي للمحرك2 | الصفحة 115 |
| 61:معلم المحرك2 | الصفحة 115 | |
| 62:معيار تحكم VF المحرك2 | الصفحة 115 | |
| 63:بارامتر تحكم متجه المحرك 2 | الصفحة 115 |
