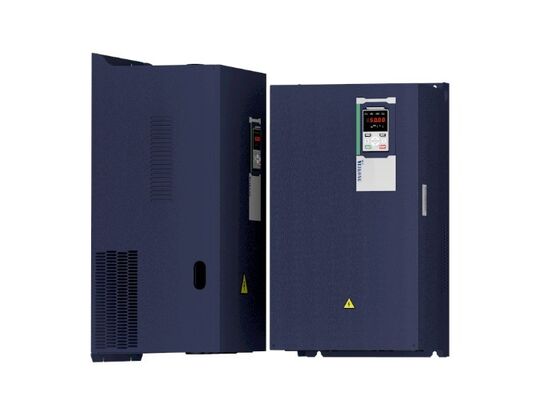

محول رافعة شديد التحمل 380 فولت VEIKONG CH530 مع تحكم مضاد للتأرجح وكبح للمحرك المتردد بقدرة 0.75-710 كيلووات

مقدمة المنتج

VEIKONG CH530 هو محرك AC ثقيل المهام الذي تم تطويره للرافعات والرفعات الكهربائية والرافعات والآلات الصناعية لرفع الأشياء.إنه يجمع بين التحكم الدقيق بالمحرك مع وظائف رافعة مخصصة لتوفير بدء مستقر، تنظيم السرعة السلس، التنسيق الميكانيكي الموثوق به للكوابح، وتحسين التحكم في الحمل.

يدعم CH530 مصادر الطاقة ثلاثية المراحل AC 380V-480V ويغطي طاقة المحرك من 0.75kW إلى 710kW. يمكنه التحكم في المحركات غير المزامنة والمحركات المزامنة المغناطيسية الدائمة ،مما يجعلها مناسبة لأنظمة رافعة جديدة، وتحديث المعدات، ومشاريع استبدال.

بالمقارنة مع عاكس عادي للأغراض العامة، يوفر CH530 وظائف محددة للتطبيق لرفع، وانخفاض، وسفر عربة، وسفر الجسر، وآليات الدوران.خوارزميات التحكم المهنية تساعد على تحسين سلامة الرافعة، كفاءة التشغيل، وسهولة التشغيل.

أبرز المنتجات

• محرك تردد متغير مخصص للرافعات ومعدات الرفع
• الجهد الدخالي الثلاثي المراحل AC 380V-480V
• نطاق طاقة واسع من 0.75kW إلى 710kW
• التحكم المهني في تسلسل الفرامل الميكانيكية
• ما يصل إلى 150٪ من عزم التشغيل عند 0 هرتز مع ردود فعل المشفر
• التحكم المتكامل لمكافحة التأرجح للسفر بالعربة والجسر
• وظيفة الخدمة الصفرية لحماية إضافية للحمل
• زيادة السرعة التلقائية في ظل ظروف الحمل الخفيف
• انخفاض السرعة التلقائي في ظروف الحمل الثقيل
• تسارع وتباطؤ خطي سلس و منحنى S
• ماكروات معايير الرافعة المدمجة لتشغيل سريع
• دعم المحركات المتزامنة غير المتزامنة والمغناطيس الدائم
• الاتصال القياسي Modbus RTU
• الاتصالات الصناعية الايثنر والحافلة الميدانية الاختيارية
• خيارات التشفير المتعددة وتوسيع الإدخال / الإخراج
• ضمان مدته 24 شهراً ودعم فني محترف

خصائص المنتج

التحكم الدقيق في الفرامل الميكانيكية

التنسيق الموثوق بالفرامل أمر ضروري لتطبيقات الرافعة والرفع. يتحكم CH530 في الفرامل الميكانيكية وفقًا لتيار المحرك وتردد الإخراج وإعدادات التوقيت القابلة للتعديل.

قبل إطلاق الفرامل الميكانيكية ، يمكن للدافع أن يحدد عزم الدوران المطلوب للمحرك. وهذا يساعد على منع حمولة معلقة من السقوط أو الانزلاق أثناء التشغيل. أثناء التوقف ، يمكن أن يتم تحديد عزم الدوران المطلوب.تعمل المحركات على تنسيق تباطؤ المحرك وتطبيق الفرامل لتحقيق توقف سلس ومسيطر عليه.

يمكن تعديل معايير توقيت الفرامل المتعددة وفقًا لهيكل الرافعة وخصائص المحرك وظروف الحمل وردود فعل الفرامل الميكانيكية.

أداء بدء قوي في الحمل الثقيل

يوفر CH530 أداءً ممتازًا للدورة الدورانية منخفضة السرعة لتطبيقات الرفع المتطلبة. تحت التحكم في ناقل الحلقة المغلقة ، يمكن للدافع توفير ما يصل إلى 150٪ من عزم التشغيل عند 0 هرتز.

هذا يسمح للمحرك لتوليد عزم دوران كاف قبل إطلاق الفرامل الميكانيكية.ومعدات أخرى غالبا ما تبدأ بحمل معلق.

مراقبة مضادة للانزلاق من أجل سلامة الرفع

الخوارزمية المضادة للانزلاق المدمجة تساعد على منع حركة الحمولة غير المتوقعة أثناء الرفع والانخفاض. يحافظ المحرك على عزم دوران ثابت أثناء التشغيل منخفض السرعة والبدء وتغيير الاتجاه.

هذه الوظيفة تقلل من خطر انزلاق الحمل الناجم عن ناقل بدء غير كاف أو التنسيق غير الصحيح بين المحرك والفرامل الميكانيكية.

تقنية مكافحة التأرجح المتكاملة

يمكن أن يقلل تأرجح الحمولة من كفاءة الرافعة ويجعل تحديد الموقع الدقيق صعباً. تشمل CH530 وظيفة التحكم في مكافحة التأرجح لآليات سفر العربة والجسر.

من خلال تحسين عملية التسارع والتباطؤ ، يساعد المحرك في تقليل تأرجح الحمل المعلق.هذا يسمح للمشغل لوضع الحمل بشكل أسرع ويقلل من التعديلات غير الضرورية إلى الأمام والخلف.

وظيفة الحفاظ على الحمل بدون خدمة

إذا فشلت الفرامل الميكانيكية في الإغلاق بشكل صحيح أو لا يمكن أن توفر قوة احتواء كافية ، فقد يبدأ عمود المحرك في الدوران. يمكن لـ CH530 اكتشاف هذه الحركة وتفعيل وظيفة الخدمة الصفرية.

إن المحرك يولد عزم الدوران للمساعدة في الحفاظ على الموقف الحالي للحمولة أو العربة. في الوقت نفسه ، يمكن تشغيل إنذار لإخطار المشغل بالحالة غير الطبيعية.

الزيادة التلقائية في سرعة الحمل الخفيف

عندما تكون الحمل الفعلي أقل من الحمل الاسمي، يمكن لـ CH530 زيادة سرعة التشغيل تلقائيًا لتقصير دورة العمل وتحسين كفاءة التعامل.

هذه الوظيفة مفيدة للرافعات التي تعمل في كثير من الأحيان بمستويات حمولة مختلفة. فإنها تمكن من التشغيل بشكل أسرع في ظل ظروف الحمل الخفيف دون الحاجة إلى تعديلات سرعة يدوية متكررة.

انخفاض السرعة التلقائي للحمولة الثقيلة

عندما يتم الكشف عن حالة حمل ثقيل أو زيادة في الحمل ، يمكن للدافع أن يقلل تلقائيًا من سرعة التشغيل. وهذا يساعد في حماية المحرك ، والعاكس ، وعلبة التروس ، والفرامل الميكانيكية ،ومكونات نقل أخرى.

يسمح الجمع بين زيادة سرعة الحمل الخفيف وخفض سرعة الحمل الثقيل للرافعة بالعمل بكفاءة مع الحفاظ على التحكم الموثوق به في الحمل.

التحكم السلس في السرعة

يدعم CH530 كل من التسارع والتباطؤ الخطي والمنحني S. يمكن تكوين أربع مجموعات من أوقات التسارع والتباطؤ لحركات رافعة مختلفة.

تساعد التحولات السلسة للسرعة على تقليل التأثير الميكانيكي أثناء بدء التشغيل والإيقاف وتغيير الاتجاه. كما يمكنها تقليل تأرجح الحمولة وتطويل عمر خدمة علبة التروس والربط ،حبل الأسلاك، العجلات، والهيكل الميكانيكي.

عدة ماكروات تحكم الرافعة

تتم دمج ماكروات معايير الرافعة المبرمجة مسبقًا في CH530. توفر هذه المكروات نقطة انطلاق مريحة لتهيئة رفع السيارات، والسفر بالعربة، والسفر على الجسر،وأنظمة التأرجح للرافعة البرجية.

يمكن لمهندس التشغيل اختيار ماكرو التطبيقات ذات الصلة ومن ثم ضبط معايير المحرك والتحكم وفقًا للمعدات الفعلية.

خيارات التحكم المرن في المحرك

يدعم CH530 التحكم في V / F ، والتحكم في المتجهات بدون مستشعرات ، والتحكم في المتجهات المغلقة مع ردود فعل المشفر.

التحكم في V / F مناسب للتطبيقات التي تتطلب متطلبات أساسية في التحكم في السرعة. يوفر التحكم في المتجهات بدون أجهزة الاستشعار أداءً محسّنًا للدورة والسرعة دون مكيف.يقدم التحكم في متجهات الحلقة المغلقة تحكمًا أكثر دقة في السرعة والدوران لتطبيقات رفع متطلبة.

تطبيقات نموذجية

يمكن استخدام VEIKONG CH530 في مجموعة واسعة من معدات الرفع والتعامل مع المواد ، بما في ذلك:

• أجهزة رفع الأسلاك الكهربائية
• أجهزة رفع السلاسل
• أجهزة الرافعة الصناعية
• الرافعات الجوية
• رافعات الجسر
• الرافعات ذات الشباك
• رافعات البرج
• رافعات الميناء
• رافعات للتعامل مع الحاويات
• أنظمة الرفع في البناء
• أجهزة رفع مناجم
• الرافعات المعدنية
• رافعات ورشات
• معدات معالجة المواد في المستودعات
• آليات السفر بالعربة والجسر
• آليات تحريك الرافعة

مزايا التطبيق

لأجهزة رفع

يوفر CH530 عزم تشغيل عال، ومراقبة الفرامل المهنية، والحماية من الانزلاق، والعمل المستقر في سرعات منخفضة. تساعد هذه الوظائف على تحقيق رفع وانخفاض آمن وسلس.

للسفر بالعربة

يوفر المحرك تسريع سلس ، وتنظيم الدقة للسرعة ، والتحكم في مكافحة التأرجح. وهذا يساعد على تقليل تأرجح الحمل وتحسين الموقع الأفقي.

للسفر على الجسر والجدار

إعدادات السرعة المتعددة، التحكم في المنحنى S، والتسارع المتزامن والتباطؤ يساعد على تحسين استقرار السفر والحد من الصدمات الميكانيكية.

للشاحنات البرجية

يوفر CH530 بدءًا سلسًا ووقفًا وتغييرات في الاتجاه. وهذا يساعد على تقليل الاهتزازات الهيكلية والتأثير الميكانيكي أثناء تشغيل الدوران.

للدراجات والمنشآت التعدينية

توفر التحكم في متجهات الحلقة المغلقة، وعزم الدوران البدائي العالي، وتنسيق الفرامل الموثوق به تحسين التحكم في النقل الرأسي للحمولة الثقيلة.

الاتصال وخيارات التوسع

يتم تضمين اتصالات Modbus RTU كمعيار للاتصال بجهاز PLC و HMI وأنظمة التحكم الصناعي.

خيارات الاتصال التالية متاحة حسب متطلبات المشروع:

• Modbus TCP
• CANفتح
• بروفينيت
• EtherCAT

تتوفر أيضًا بطاقات ترميز إضافية اختيارية وبطاقات حلول وبطاقات اتصالات ووحدات توسيع I / O. تسمح هذه الخيارات لـ CH530 بتلبية ردود الفعل المختلفة ، المحطة ، الشبكات ،ومتطلبات الأتمتة.

تكوين نظام الفرامل

تتوفر طرازات CH530 من 0.75 كيلوواط إلى 90 كيلوواط مع وحدات الفرامل المدمجة ، مما يقلل من عدد المكونات الخارجية ويوفر مساحة خزانة التحكم.

تم تصميم النماذج من 110kW إلى 710kW لاستخدامها مع وحدات الفرامل الخارجية المناسبة. يجب اختيار مقاومة الفرامل ووحدة الفرامل وفقًا لقوة المحرك ، وحمل رفع ،وقت التباطؤ، دورة التشغيل، وواجب الكبح المطلوب.

يمكن لشركة VEIKONG مساعدة العملاء في اختيار مقاومة الفرامل ووحدة الفرامل وفقا للتطبيق الفعلي.

لماذا اخترت فايكونغ؟

حل التحكم المتخصص بالرافعة

تم تطوير CH530 خصيصًا لمعدات الرفع وتدمج وظائف رافعة مهمة في منصة محرك واحدة.

فريق فني ذو خبرة

الفرق التقنية والإدارية في VEIKONG لديها أكثر من 20 عاما من الخبرة في التحكم في المحركات الصناعية وتطبيقات المحرك.

مجموعة واسعة من المنتجات

تتوفر مقاييس الطاقة من 0.75 كيلوواط إلى 710 كيلوواط للمرفعات الصغيرة والرافعات المتوسطة والأنظمة الصناعية الكبيرة.

إدارة الجودة الموثوقة

تطبق شركة فايكونغ إجراءات صارمة لمراقبة الجودة أثناء تطوير المنتج وتفتيش المكونات والتجميع والاختبار الوظيفي والفحص النهائي.

دعم التطبيقات

فريقنا الفني يمكنه المساعدة في اختيار المحرك، تطابق المحرك، الأسلاك، إعدادات المعلمات، اختيار نظام الفرامل، تشغيل، وتحليل الأخطاء.

تكوين مرن

يمكن اختيار لوحة مفاتيح مختلفة وبطاقات الاتصال وبطاقات التشفير وحدات الإدخال والخروج ووحدات الفرامل ومقاومات الفرامل وفقًا لمتطلبات المشروع.

خدمة بعد البيع العالمية

تقدم شركة VEIKONG الدعم الفني عن بعد، ومساعدة في حل المشاكل، وضمان منتج لمدة 24 شهرًا للعملاء الدوليين.
