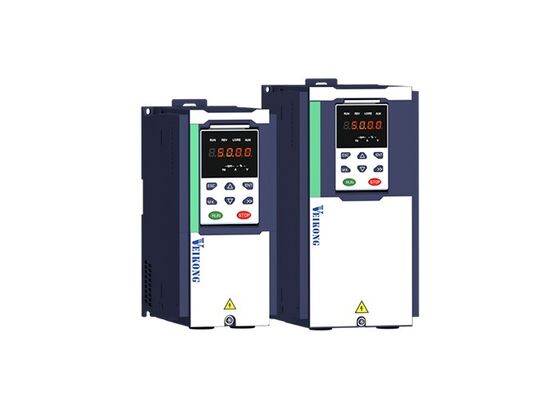

VEIKONG CH530 رافعة مخصصة محرك تردد متغير مع التحكم في الفرامل 150٪ عزم تشغيل ومكافحة التحكم في التأرجح

نظرة عامة على المنتج

سلسلة VEIKONG CH530 هي محركات تردد متغير عالية الأداء مصممة خصيصًا للرافعات، والرافعات الشوكية، والرافعات، ومعدات الرفع الأخرى. إنها تدمج تحكمًا احترافيًا في تسلسل الفرامل، وتحكمًا مضادًا للتأرجح، وحماية صفرية للسيرفو، وتحكمًا مضادًا للانزلاق، وتعديلًا تلقائيًا للسرعة بناءً على الحمل.

مع نطاق طاقة من 0.75 كيلو واط إلى 710 كيلو واط، يدعم CH530 المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم. يوفر تحكمًا موثوقًا للمحرك لتطبيقات الرفع، والإنزال، وسفر العربة، وسفر الجسر، ودوران الرافعة البرجية.

أبرز مميزات المنتج

• تحكم احترافي في تسلسل الفرامل للرفع والإنزال الآمن
• عزم دوران بدء يصل إلى 150٪ عند 0 هرتز في ظل التحكم المتجهي بالحلقة المغلقة
• تحكم مدمج مضاد للتأرجح لسفر العربة والجسر
• حماية صفرية للسيرفو للمساعدة في منع حركة الحمل غير المتوقعة
• زيادة تلقائية للسرعة تحت الحمل الخفيف
• انخفاض تلقائي للسرعة تحت الحمل الثقيل
• وحدات ماكرو لتطبيق الرافعات مبرمجة مسبقًا لتسهيل التشغيل
• دعم المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم
• وحدة فرامل مدمجة متاحة للموديلات من 0.75 كيلو واط إلى 90 كيلو واط
• خيارات اتصال وتوسيع متعددة للمدخلات والمخرجات
• قدرة تحميل زائد بنسبة 150٪ لمدة 60 ثانية
• نطاق طاقة من 0.75 كيلو واط إلى 710 كيلو واط

ميزات المنتج

1. تحكم احترافي في تسلسل الفرامل

تتطلب تطبيقات الرافعات تنسيقًا دقيقًا بين المحرك والفرامل الميكانيكية. تراقب CH530 تردد الخرج وتيار المحرك قبل تحرير الفرامل. يمكنها توليد عزم دوران مسبق قبل فتح الفرامل الميكانيكية، مما يساعد على منع انزلاق الحمل المعلق أثناء البدء.

تساعد أوقات تأخير تحرير الفرامل وتطبيقها القابلة للتعديل على ضمان بدء وإيقاف سلس. هذه الوظيفة مهمة بشكل خاص للرافعات الكهربائية، والرافعات الشوكية، والرافعات العلوية، ومعدات الرفع الأخرى.

2. عزم دوران بدء مرتفع عند سرعة منخفضة

يدعم CH530 التحكم V/F، والتحكم المتجهي بدون مستشعر، والتحكم المتجهي بالحلقة المغلقة مع تغذية راجعة للمشفر. في ظل التحكم المتجهي بالحلقة المغلقة، يمكنه توفير عزم دوران بدء يصل إلى 150٪ عند 0 هرتز.

يساعد عزم الدوران القوي عند السرعة المنخفضة المحرك على البدء بسلاسة تحت ظروف الحمل الثقيل ويقلل من خطر انزلاق الحمل أثناء الرفع والإنزال.

3. تحكم مدمج مضاد للتأرجح

عندما تتسارع عربة الرافعة أو تتباطأ أو تغير اتجاهها، قد يتأرجح الحمل المعلق. تتميز CH530 بخوارزمية مدمجة مضادة للتأرجح تساعد على تقليل حركة الحمل أثناء سفر العربة والجسر.

يمكن لهذه الوظيفة تقصير وقت تحديد موضع الحمل، وتقليل تعديلات المشغل المتكررة، وتحسين كفاءة مناولة المواد.

4. حماية سلامة صفرية للسيرفو

إذا لم تغلق الفرامل الميكانيكية بشكل صحيح أو لم توفر قوة كبح كافية، فقد يتحرك الحمل بشكل غير متوقع. يمكن لـ CH530 اكتشاف حركة عمود المحرك وتنشيط وظيفة صفرية للسيرفو الخاصة به.

يولد المحرك عزم دوران تثبيت للمساعدة في الحفاظ على الحمل الحالي أو موضع العربة مع إصدار إنذار. يوفر هذا طبقة إضافية من الحماية لتشغيل الرافعة.

5. تعديل السرعة التلقائي حسب الحمل

يمكن لـ CH530 تعديل سرعة التشغيل تلقائيًا وفقًا للحمل الفعلي. تحت ظروف الحمل الخفيف، يمكنه زيادة السرعة لتحسين كفاءة العمل. تحت ظروف الحمل الثقيل أو الحمل الزائد، يمكنه تقليل السرعة لحماية المحرك والمحرك ونظام النقل الميكانيكي.

تساعد هذه الوظيفة على تحقيق توازن بين كفاءة التشغيل وسلامة المعدات.

6. تسارع وتباطؤ سلس

يدعم المحرك التسارع والتباطؤ الخطي ومنحنى S. تتوفر أربع مجموعات من أوقات التسارع والتباطؤ القابلة للتعديل لحركات الرافعات المختلفة.

تساعد انتقالات السرعة السلسة على تقليل التأثير الميكانيكي، وتأرجح الحمل، والإجهاد على المحرك، وعلبة التروس، والحبل السلكي، ومكونات النقل الأخرى.

7. وحدات ماكرو لمعلمات الرافعات مبرمجة مسبقًا

تتضمن CH530 وحدات ماكرو للمعلمات لتطبيقات الرافعات الشائعة. تبسط وحدات الماكرو هذه التشغيل لسفر الرفع، وسفر العربة، وسفر الجسر، ودوران الرافعة البرجية.

يمكن للمشغلين اختيار تكوين التطبيق المناسب بسرعة ثم إجراء تعديلات وفقًا لظروف المحرك والمعدات الفعلية.

8. اتصال وتوسيع مرن

يتم توفير اتصال Modbus RTU بشكل قياسي. تشمل واجهات الاتصال الاختيارية Modbus TCP، و CANopen، و PROFINET، و EtherCAT.

تتوفر أيضًا بطاقات مشفر PG ووحدات توسيع للمدخلات والمخرجات الاختيارية للأنظمة التي تتطلب تحكمًا متجهيًا بالحلقة المغلقة، أو أطرافًا إضافية، أو التكامل مع وحدة تحكم منطقية قابلة للبرمجة (PLC).

التطبيقات

محرك التردد المتغير للرافعات VEIKONG CH530 مناسب لـ:

• الرافعات الكهربائية
• الرافعات الصناعية
• الرافعات الجسرية
• الرافعات العلوية
• الرافعات الجسرية
• الرافعات البرجية
• رافعات الموانئ والحاويات
• معدات الرفع الإنشائية
• رافعات التعدين
• الرافعات المعدنية
• آليات سفر العربة
• آليات سفر الجسر
• آليات دوران الرافعة
• معدات مناولة المواد

وظائف التطبيق النموذجية

الرفع والإنزال

يوفر CH530 عزم دوران بدء قويًا، وتحكمًا احترافيًا في الفرامل، وتحكمًا مضادًا للانزلاق، وتشغيلًا مستقرًا عند السرعة المنخفضة لرفع الأحمال الثقيلة.

سفر العربة والجسر

تساعد وظيفة التأرجح المضادة المدمجة على تقليل تأرجح الحمل المعلق أثناء التسارع والتباطؤ وتغيير الاتجاهات.

دوران الرافعة البرجية

يساعد التسارع والتباطؤ السلس على تقليل الصدمات الميكانيكية وتحسين استقرار عملية الدوران.

التحكم في الرافعة الشوكية

يوفر التحكم الدقيق في السرعة وعزم الدوران لفًا وفكًا أكثر سلاسة تحت ظروف الحمل المختلفة.
