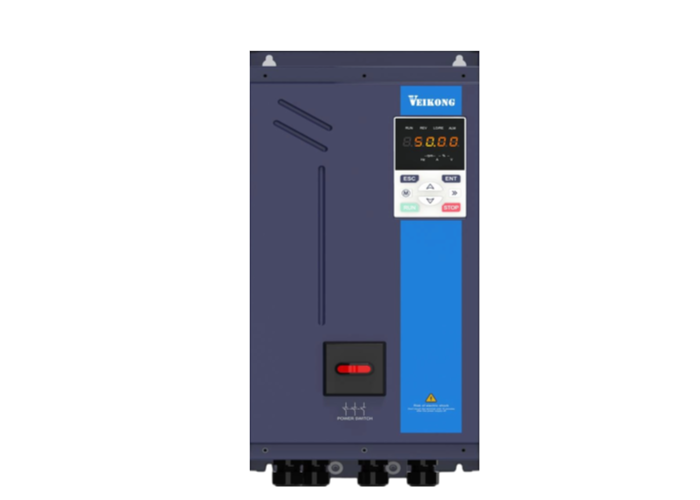

VEIKONG VFD510 IP55 عاكس التردد المتجه للحماية العالية 4kW ~ 45kW

1. النماذج

النماذج الرئيسية (380 فولت ثلاثي الطور)

• VFD510-4R0-T4B: 4 كيلو واط
• VFD510-5R5-T4B: 5.5 كيلو واط
• VFD510-7R5-T4B: 7.5 كيلو واط
• VFD510-011-T4B: 11 كيلو واط
• VFD510-015-T4B: 15 كيلو واط
• VFD510-018-T4B: 18.5 كيلووات
• VFD510-022-T4B: 22 كيلو واط
• VFD510-030-T4(ب): 30 كيلو واط
• VFD510-037-T4(B): 37 كيلو واط
• VFD510-045-T4(ب): 45 كيلو واط

مواصفات الجهد

• أحادي/ثلاثي الطور 220 فولت: 200 فولت ~ 240 فولت
• ثلاث مراحل 380 فولت: 380 فولت ~ 480 فولت

2. الأداء الأساسي

الأداء البيئي والحماية

• درجة الحماية: IP55، مقاوم بشكل فعال للغبار ورذاذ الماء والتلوث الزيتي مع مقاومة ممتازة للتآكل
• درجة الحرارة المحيطة: التصميم القياسي لبيئة العمل 50 درجة مئوية؛ نطاق التشغيل العادي: 10 درجة مئوية ~ 40 درجة مئوية، أقصى درجة حرارة محيطة تصل إلى 50 درجة مئوية
• التسامح مع تقلب الجهد: -15% ~ +10%
• تردد الإدخال: 50 هرتز/60 هرتز، التقلب المسموح به: ±5%
• التكيف مع الارتفاع: 0 ~ 3000 م. Derate 1% من التيار المقنن لكل 100 متر فوق 1000 متر
• نظام التبريد: تصميم مستقل لمجاري الهواء، وزعانف كبيرة من الألومنيوم لتبديد الحرارة ومروحة تبريد IP65 لتبديد الحرارة بشكل موثوق
• موصل الكابل: غدة كابل من النايلون IP68، تتميز بأنها مقاومة للماء ومقاومة للشيخوخة ومتانة عالية

أداء التحكم والتشغيل

• المحركات المطبقة: محرك غير متزامن، محرك متزامن بمغناطيس دائم (PMSM)
• أوضاع التحكم: التحكم V/F، التحكم في المتجهات بدون مستشعر (SVC)، التحكم في المتجهات باستخدام مستشعر السرعة (VC)
• نطاق السرعة: 1:100 (رأسي/أفقي)، 1:200 (SVC)، 1:1000 (VC)
• دقة التحكم في السرعة: ±0.5% (V/F)، ±0.2% (SVC)، ±0.02% (VC)
• بدء عزم الدوران: عزم الدوران المقدر 150% عند 0.5 هرتز (V/F)، عزم الدوران المقدر 150% عند 0.25 هرتز (SVC)، عزم الدوران المقدر 150% عند 0 هرتز (VC)
• سعة التحميل الزائد: 150% التيار المقنن لمدة 60 ثانية و 180% التيار المقنن لمدة 8 ثوان للحمل الثقيل؛ تيار مقدر بنسبة 120% لمدة 60 ثانية للحمل الخفيف
• نطاق التردد: 0.00~500.00 هرتز (V/F)، 0.00~200.00 هرتز (SVC)، 0.00~400.00 هرتز (VC)
• سرعة الاستجابة: 5 هرتز (V/F)، 20 هرتز (SVC)، 50 هرتز (VC)

أداء الموثوقية

• يعتمد محاكاة حرارية احترافية واختبارات صارمة لارتفاع درجة الحرارة الدورية والحمل الزائد
• يجتاز اختبارات EMC الكاملة، وزيادة البرق، والتفريغ الكهروستاتيكي، واختبارات الشيخوخة
• يتم تطبيق عملية الطلاء المطابقة لتعزيز القدرة على مقاومة التآكل

3. الوظائف الرئيسية

وظائف السلامة والحماية

• وظيفة STO القياسية المدمجة (إيقاف عزم الدوران الآمن).
• حماية شاملة ضد درجة الحرارة الزائدة والتيار الزائد والجهد الزائد والجهد المنخفض والحمل الزائد والأخطاء الأخرى

وظائف التشغيل والعمليات

• تشغيل برنامج متعدد السرعات بـ 16 مرحلة مع أوضاع دورات متعددة
• تحكم PID مدمج لتنظيم الحلقة المغلقة للعملية
• التباطؤ الإفراط في الإثارة وحماية المماطلة تحت الجهد
• بدء تتبع السرعة لبدء التشغيل السلس والخالي من الصدمات للمحركات الدوارة
• وضع توفير الطاقة التلقائي، مثالي لتطبيقات المروحة والمضخة
• وظيفة النوم والاستيقاظ المستقلة
• دعم التبديل الحر بين مجموعتين من معلمات المحرك
• خطأ طفيف عملية بدون توقف

المنطق والوظائف المساعدة

• PLC بسيط ومتكامل: 4 وحدات تأخير، 4 وحدات مقارنة و4 وحدات منطقية لتبسيط الأسلاك الطرفية
• دعم تعديل تسلسل مرحلة المحرك عبر البرنامج دون تعديل الأسلاك
• النسخ الاحتياطي للمعلمات واستعادتها، وتسجيل الأخطاء بالكامل وإعادة محاولة الأخطاء تلقائيًا

واجهات الاتصال والإدخال/الإخراج

• الاتصالات القياسية: Modbus
• اتصال ممتد اختياري: Modbus-TCP، CANopen، Profinet
• بطاقات التشفير الاختيارية للتشفير التزايدي والمحلل
• محطات الإدخال/الإخراج الرقمية والتناظرية الغنية، مجهزة بإدخال وإخراج النبض عالي السرعة
• بطاقة توسيع الإدخال/الإخراج الاختيارية، متوافقة مع PT100، PT1000 وأجهزة استشعار درجة الحرارة الأخرى

تكوين الكبح

• وحدة فرامل مدمجة للمقاس C والموديلات الأصغر؛ وحدة الكبح اختيارية للحجم D وما فوق

4. الصناعات التطبيقية

5. خدمة ما بعد البيع

• ضمان الجودة لمدة 24 شهرًايتم توفيرها. نحن نوفر قطع غيار مجانية للأعطال المتعلقة بالجودة خلال فترة الضمان.
• يقدم الفريق الفني المحترف الدعم الفني العالمي عبر الإنترنت لحل مشكلات التطبيق المختلفة.
