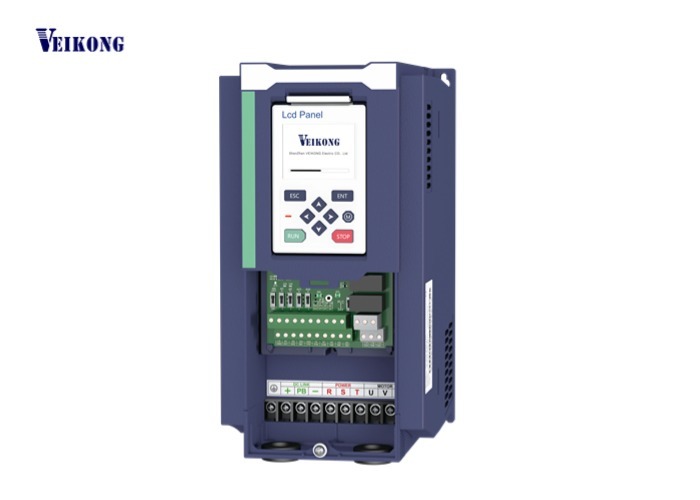

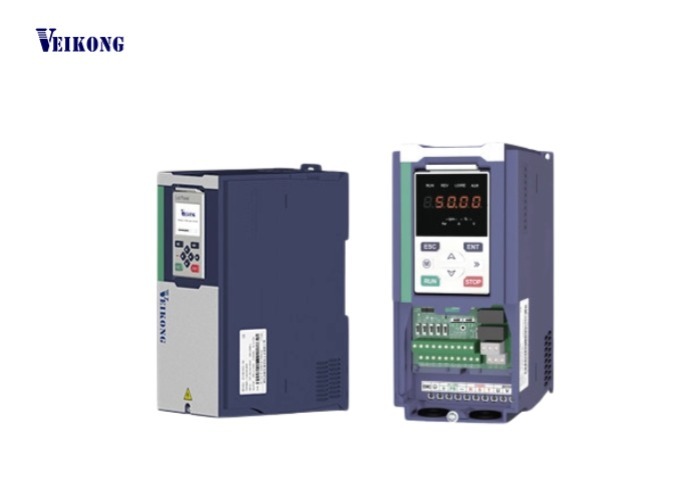

VFD530: عزم دوران انطلاق مرتفع، تشغيل عالي التردد، وبروتوكولات اتصال واسعة النطاق

ميزات VFD530:

1، مع مرشح EMC C3 داخلي وتصميم بناء الكتلة لبطاقة تمديد IO وأنواع مختلفة من بطاقة PG

2، عزم دوران بدء التشغيل يصل إلى 200٪ عند 0 هرتز. تردد الخرج يصل إلى 3000 هرتز.

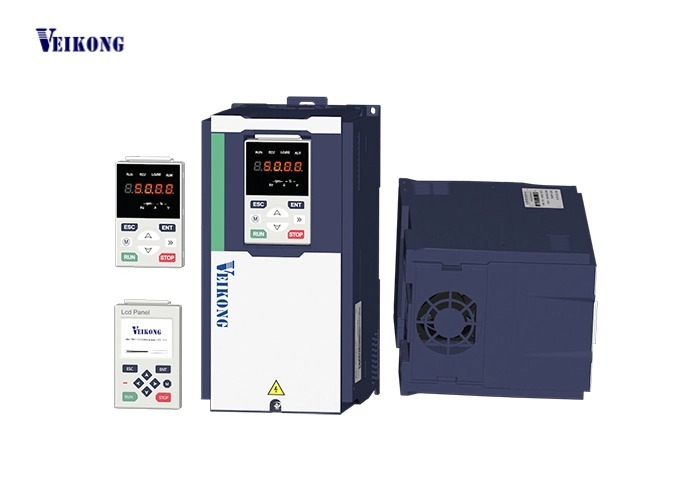

3، دعم لوحة مفاتيح LCD اختيارية و مزدوج عرض لوحة مفاتيح. دعم أدوات الكمبيوتر. دعم اتصالات modbus485 و canopen و profinet.
4، دعم المحرك غير المتزامن والمتزامن.
5، دعم 2 حلقة PID لنظام التدفئة والتهوية وتكييف الهواء
6، وظيفة السكون ووظيفة توفير الطاقة بالإضافة إلى برمجة PLC مدمجة
7، آلية منطق فرامل خاصة للرافعة والرافعة، كسب فرامل التدفق المغناطيسي
8، دعم مجموعتين من معلمات المحرك والتي يمكن أن تحقق التحكم في تبديل المحركين

VEIKONG  VFD الأكثر مبيعًا

VFD500M هو محرك VFD صغير للتحكم المتجه عالي الأداء

VFD500 هو محرك VFD عام عالي الأداء

VFD550 هو محرك VFD خاص عالي الأداء مع التحكم في الموضع.

VFD530 هو محرك VFD خاص عالي الأداء مع وظيفة الرفع، ودعم 2 PID، ودعم المحركات المتزامنة وغير المتزامنة

VFD500-PV هو عاكس مضخة الطاقة الشمسية.

VFD510 هو عاكس IP65

البيانات الفنية VFD530:

العنصر		المواصفات
الإدخال	جهد الإدخال	1phase/3phase 220V:200V～240V 3 phase 380V-480V:380V～480V
	نطاق تقلبات الجهد المسموح به	-15%～10%
	تردد الإدخال	50 هرتز / 60 هرتز، تقلب أقل من 5٪
الإخراج	جهد الخرج	3phase:0～جهد الإدخال
	سعة التحميل الزائد	تطبيق الأغراض العامة: 60 ثانية لـ 150٪ من التيار المقنن تطبيق الحمل الخفيف: 60 ثانية لـ 120٪ من التيار المقنن
التحكم	وضع التحكم	التحكم V/f التحكم المتجهي للتدفق بدون مستشعر بدون بطاقة PG (SVC) التحكم المتجهي للتدفق بسرعة المستشعر مع بطاقة PG (VC)
	وضع التشغيل	التحكم في السرعة، التحكم في عزم الدوران (SVC و VC)
	نطاق السرعة	1:100 (V/f) 1:200 (SVC) 1:1000 (VC)
	دقة التحكم في السرعة	±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC)
	استجابة السرعة	5 هرتز (V/f) 20 هرتز (SVC) 50 هرتز (VC)
	نطاق التردد	0.00～2000.00 هرتز (V/f) 0.00～200.00 هرتز (SVC) 0.00～400.00 هرتز (VC)
	دقة تردد الإدخال	الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: أقصى تردد × 0.1٪
	عزم دوران البدء	150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC)
	دقة التحكم في عزم الدوران	SVC: within 5Hz10%, above 5Hz5% VC:3.0%
	منحنى V/f	نوع منحنى V / f: خط مستقيم، متعدد النقاط، دالة أسية، فصل V / f؛ دعم تعزيز عزم الدوران: تعزيز عزم الدوران التلقائي (إعداد المصنع)، تعزيز عزم الدوران اليدوي
	منحدر إعطاء التردد	دعم التسارع والتباطؤ الخطي والمنحني S؛ 4 مجموعات من وقت التسارع والتباطؤ، نطاق الإعداد 0.00 ثانية ~ 60000 ثانية
	التحكم في جهد ناقل التيار المستمر	التحكم في توقف الجهد الزائد: حد من توليد الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب تخطي خطأ الجهد؛ التحكم في توقف الجهد المنخفض: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب فشل الانحراف التحكم في VdcMax: حد من كمية الطاقة التي يولدها المحرك عن طريق ضبط تردد الخرج لتجنب رحلة الجهد الزائد؛ التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج، لتجنب خطأ الجهد المنخفض
	تردد الناقل	1 كيلو هرتز ~ 12 كيلو هرتز (يختلف حسب النوع)
	طريقة البدء	بدء مباشر (يمكن تراكبه فرامل التيار المستمر)؛ بدء تتبع السرعة
	طريقة التوقف	توقف التباطؤ (يمكن تراكبه فرملة التيار المستمر)؛ حر للتوقف
	وظيفة التحكم الرئيسية	التحكم في الركض، التحكم في الترهل، ما يصل إلى 16 سرعة تشغيل، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تبديل وقت التسارع والتباطؤ، فصل VF، فرملة الإثارة الزائدة، التحكم في عملية PID، وظيفة السكون والاستيقاظ، منطق PLC بسيط مدمج، أطراف إدخال وإخراج افتراضية، وحدة تأخير مدمجة، وحدة مقارنة مدمجة ووحدة منطقية، النسخ الاحتياطي والاستعادة للمعلمات، سجل الأخطاء المثالي، إعادة تعيين الخطأ، مجموعتان من تبديل معلمات المحرك الحر، تبديل البرنامج لأسلاك الإخراج، أطراف UP / DOWN
وظيفة	لوحة المفاتيح	لوحة مفاتيح رقمية LED ولوحة مفاتيح LCD (اختياري)
	الاتصال	قياسي: اتصال MODBUS CAN OPEN AND PROFINET (قيد التطوير)
	بطاقة PG	بطاقة واجهة التشفير المتزايد (إخراج تفاضلي وجامع مفتوح)، بطاقة محول دوار
	طرف الإدخال	قياسي: 5 أطراف إدخال رقمية، أحدها يدعم إدخال نبض عالي السرعة يصل إلى 50 كيلو هرتز؛ 2 أطراف إدخال تناظرية، تدعم إدخال جهد 0 ~ 10 فولت أو إدخال تيار 0 ~ 20 مللي أمبير؛ بطاقة اختيارية: 4 أطراف إدخال رقمية 2 أطراف إدخال تناظرية. تدعم جهد -10 فولت - +10 فولت
	طرف الإخراج	قياسي: 1 طرف إخراج رقمي؛ 1 طرف إخراج نبض عالي السرعة (نوع المجمع المفتوح)، يدعم إخراج إشارة موجة مربعة 0 ~ 50 كيلو هرتز؛ 1 طرف إخراج ترحيل (الترحيل الثاني هو خيار) 2 أطراف إخراج تناظرية، تدعم إخراج تيار 0 ~ 20 مللي أمبير أو إخراج جهد 0 ~ 10 فولت؛ بطاقة اختيارية: 4 أطراف إخراج رقمية
الحماية	راجع الفصل 6 "استكشاف الأخطاء وإصلاحها والتدابير المضادة" لوظيفة الحماية
البيئة	موقع التثبيت	داخلي، لا يوجد ضوء الشمس المباشر، الغبار، الغازات المسببة للتآكل، الغازات القابلة للاشتعال، دخان الزيت، البخار، التنقيط أو الملح.
	الارتفاع	0-3000 م. سيتم تخفيض العاكس إذا كان الارتفاع أعلى من 1000 م وسيقلل التيار الناتج المقنن بنسبة 1٪ إذا زاد الارتفاع بمقدار 100 م
	درجة الحرارة المحيطة	-10 درجة مئوية ~ +40 درجة مئوية، بحد أقصى 50 درجة مئوية (يتم تخفيضها إذا كانت درجة الحرارة المحيطة بين 40 درجة مئوية و 50 درجة مئوية) يقل التيار الناتج المقنن بنسبة 1.5٪ إذا زادت درجة الحرارة بمقدار 1 درجة مئوية
	الرطوبة	أقل من 95٪ رطوبة نسبية، بدون تكثف
	الاهتزاز	أقل من 5.9 م / ث 2 (0.6 جم)
	درجة حرارة التخزين	-20 درجة مئوية ~ +60 درجة مئوية
أخرى	التثبيت	مثبت على الحائط، خزانة يتم التحكم فيها بالأرضية، عبر الجدران
	مستوى الحماية	IP20
	طريقة التبريد	تبريد الهواء القسري
EMC	CE ROHS	مرشح EMC داخلي يتوافق مع EN61800-3 الفئة C3 البيئة الثالثة

تعليمات سلسلة المنتج:

نموذج	سعة الطاقة (KVA)	تيار الإدخال (A)	تيار الخرج (A)		محرك قابل للتكيف (KW)	الحجم	وحدة الفرامل
			الحمل الثقيل	الحمل الخفيف
ثلاث مراحل: 380-480 فولت، 50/60 هرتز
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	الحجم أ	داخلي
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	الحجم ب
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	الحجم ج	داخلي
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	الحجم د
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	الحجم هـ	خيار
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	الحجم و
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	الحجم ز
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		خارجي
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	الحجم ح
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	الحجم ط
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	الحجم ي
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	الحجم ك
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	الحجم ل
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	الحجم م
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	الحجم ن
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	الحجم س
VFD530-630GT4	710	1080	1120.	/	630	الحجم س
VFD530-710GT4	790	1200	1260	/	710	الحجم س
أحادي الطور: 220 فولت، 50/60 هرتز
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	الحجم أ	مدمج
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	الحجم أ
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	الحجم أ
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	الحجم أ
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	الحجم ب
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	الحجم ج
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	الحجم ج
