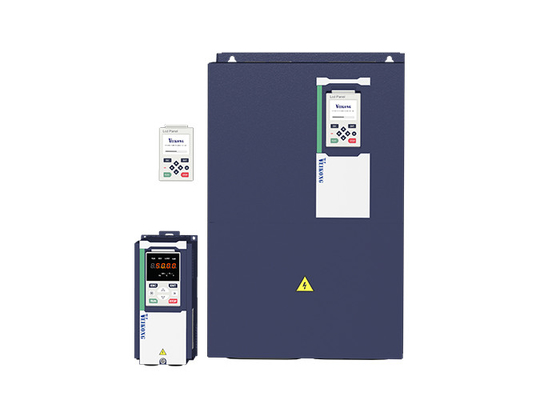

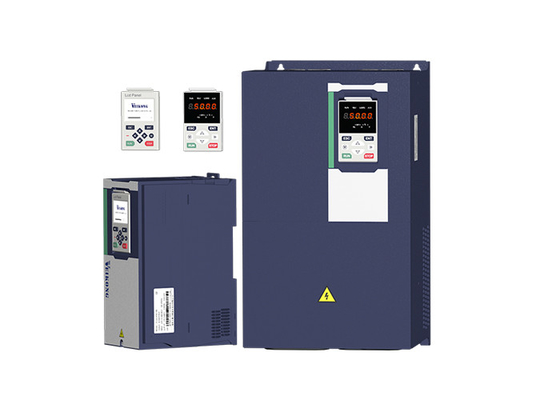

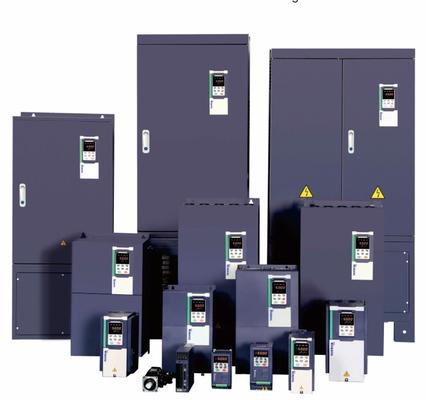

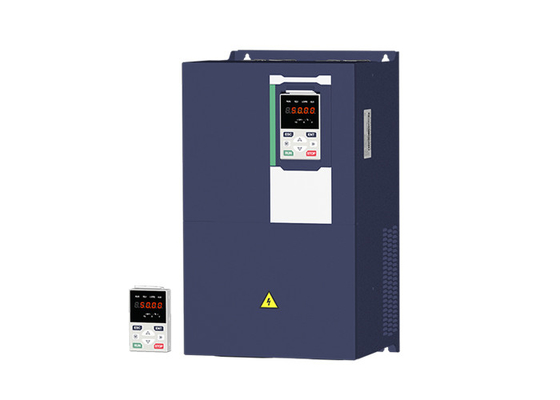

أنماط تشغيل متعددة لمراقبة السرعة والدوران مع عاكس تردد VFD

البند

المواصفات

المدخلات

الجهد المدخل

1 فاز/3 فاز 220 فولت: 200 فولت 240 فولت

ثلاثي المراحل 380V-480V:380V480V

نطاق تقلبات الجهد المسموح به

-15%~10%

تردد الإدخال

50 هرتز / 60 هرتز، تقلب أقل من 5٪

الناتج

الجهد الخارجي

3 مرحلة: 0 ‬جهد الدخول

قدرة الحمل الزائد

تطبيق غرض عام: 60S لـ 150٪ من التيار الاسمي

تطبيق الحمل الخفيف:60S لـ 120٪ من التيار الاسمي

التحكم

وضع التحكم

تحكم V/f

التحكم في ناقل التدفق بدون أجهزة استشعار بدون بطاقة PG ((SVC)

التحكم في متجهات تدفق سرعة المستشعر باستخدام بطاقة PG (VC)

وضع العمل

تحكم السرعة،تحكم العزم ((SVC و VC)

نطاق السرعة

1:100 (V/f)

1((SVC))

11000 (VC)

دقة تحكم السرعة

± 0.5% (V/f)

± 0.2% (SVC)

± 0.02% (VC)

سرعة الاستجابة

5Hz ((V/f)

20 هرتز ((SVC)

50 هرتز ((VC)

نطاق التردد

0.00600.00 هرتز ((V/f)

0.00 ‬200.00 هرتز ((SVC)

0.00400.00هرتز ((VC)

دقة تردد الإدخال

الإعداد الرقمي: 0.01 هرتز

ضبط التناظرية: الحد الأقصى للتردد × 0.1%

عزم تشغيل

150%/0.5 هرتز ((V/f)

180%/0.25 هرتز ((SVC)

200%/0Hz ((VC)

دقة تحكم عزم الدوران

SVC: ضمن 5Hz10٪ ، فوق 5Hz5٪

(فيكتوريا):30 ٪

منحنى V/f

نوع منحنى V / f: خط مستقيم، متعددة النقاط، وظيفة الطاقة، فصل V / f.

دعم زيادة عزم الدوران: زيادة عزم الدوران التلقائية (الإعداد المصنع) ، زيادة عزم الدوران اليدوي

رصيف إعطاء التردد

دعم تسارع وتباطؤ خطي و منحنى S.

4 مجموعات من وقت التسارع والتباطؤ، مجموعة ضبط 0.00s ~ 60000s

التحكم في فولتاج الحافلة المباشرة

التحكم في الجهد المفرط: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الإخراج لتجنب تخطي خطأ الجهد.

التحكم في التوقف تحت الجهد: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج لتجنب فشل التأرجح

تحكم VdcMax: حد من كمية الطاقة المولدة من قبل المحرك عن طريق ضبط تردد الخروج لتجنب زيادة الجهد.

تحكم Vdc Min: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب خطأ القفز تحت الجهد

تردد الناقل

1kHz 12kHz ((تختلف حسب النوع)

طريقة البدء

البدء المباشر (يمكن أن يتم وضع فرامل مشتركة) ؛ البدء بتتبع السرعة

طريقة التوقف

توقف التباطؤ (يمكن أن يتم وضع مكافحة التيار المباشر) ؛ حر في التوقف

وظيفة التحكم الرئيسية

التحكم بالركض، التحكم بالانخفاض، تشغيل يصل إلى 16 سرعة، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تحويل وقت التسارع والتباطؤ، فصل VF، الفرامل فوق الإثارة،التحكم في PID العملية، وظيفة النوم والاستيقاظ ، منطق PLC بسيط مدمج ، محطات إدخال وإخراج افتراضية ، وحدة تأخير مدمجة ، وحدة مقارنة مدمجة ووحدة منطقية ، نسخة احتياطية واسترداد المعلمات ،سجل خطأ مثاليإعادة تعيين العيب، مجموعتين من معايير المحركات التبديل الحر، تبديل البرمجيات الأسلاك الخروج، المحطات فوق / أسفل

الوظيفة

لوحة المفاتيح

لوحة مفاتيح رقمية LED و لوحة مفاتيح LCD ((اختيار)

التواصل

القياسية:

الاتصالات MODBUS

يمكن أن تفتح و تفتح ((في التطوير)

بطاقة PG

بطاقة واجهة مكيف إضافي (مخرجات التفاضل والجمع المفتوح) ، بطاقة المحول الدوار

محطة الدخول

القياسية:

5 محطات دخول رقمية، واحدة منها تدعم دخول نبضات عالية السرعة تصل إلى 50 كيلو هرتز.

2 محطات دخول نظرية، تدعم دخول الجهد من 0 ~ 10 فولت أو دخول التيار من 0 ~ 20mA.

بطاقة الخيار:

4 محطات دخول رقمية

2 محطات دخول نظرية.دعم 10V- + 10V مدخلات الجهد

محطة الخروج

المعيار:

1 محطة خروج رقمية

1 محطة خروج نبض عالية السرعة (نوع الجمع المفتوح) ، تدعم خروج إشارة موجة مربعة 0 ~ 50kHz.

1 محطة إخراج رلاي ((المرور الثاني هو خيار)

2 محطة خروج تشبيهية، تدعم 0 ~ 20mA خروج التيار أو 0 ~ 10V خروج الجهد؛

بطاقة الخيار: أربعة محطات خروج رقمية

الحماية

الرجوع إلى الفصل 6 "حل المشكلات والتدابير المضادة" لوظيفة الحماية

البيئة

موقع التثبيت

في الداخل، لا أشعة شمس مباشرة، غبار، غازات آكلة، غازات قابلة للاشتعال، دخان النفط، البخار، قطرات أو الملح.

الارتفاع

0-3000m. سيتم تخفيض مستوى المحول إذا كان الارتفاع أعلى من 1000m والتيار الإخراج المسموح به سوف ينخفض بنسبة 1٪ إذا زاد الارتفاع بنسبة 100m

درجة حرارة البيئة

-10°C~ +40°C،حد أقصى 50°C (تخفيض إذا كانت درجة الحرارة المحيطة بين 40°C و 50°C) انخفاض التيار المسمّى للخروج بنسبة 1.5% إذا زادت درجة الحرارة بنسبة 1°C

الرطوبة

أقل من 95% RH، بدون تكثيف

اهتزاز

أقل من 5.9 متر/ثانية²(0.6 غرام)

درجة حرارة التخزين

-20°C ~ +60°C

غيرها

التثبيت

الخزانة المثبتة على الحائط والتي يتم التحكم بها على الأرض، خارج الحائط

مستوى الحماية

IP20

طريقة التبريد

تبريد الهواء القسري

الكهرومغناطيسي

CE ROHS

مرشح EMC الداخلي

تتوافق مع EN61800-3

الفئة C3

3^rdالبيئة
