GPRS 15kw 18.5kw 22kw MPPT VFD العاكس الشمسي لنظام الضخ الشمسي

GPRS 15kw 18.5kw 22kw MPPT VFD عاكس الطاقة الشمسية لنظام الضخ الشمسي

GPRS 15kw 18.5kw 22kw MPPT VFD عاكس مضخة شمسية عاكس هجين شمسي

تفاصيل المنتج وخصائصه

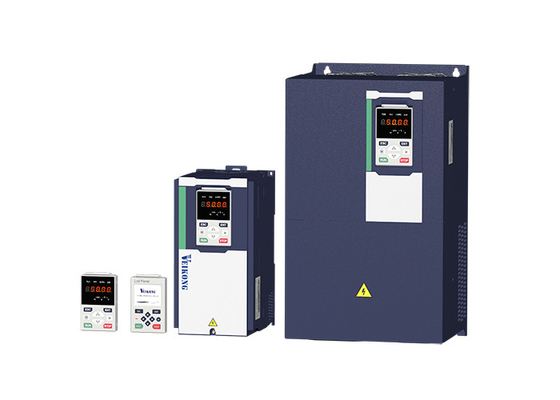

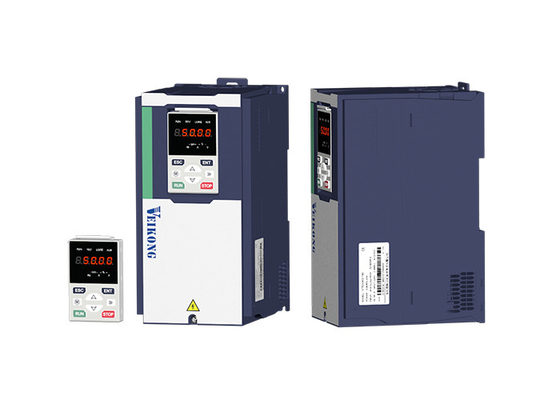

VFD500-PV Seires عاكس مضخة شمسية عالية الأداء

نطاق الطاقة: 0.75 ~ 75kw 220V

0.75~160kw 380V

1. MPPT مع 99% كفاءة عالية

2. القيادة لمحرك الحث التيار المتردد أو PMSM

3المراقبة والتحكم عن بعد GPRS

4. حياة خدمة طويلة تعمل و ضمان طويل

5أقصى قدر من طاقة الدخول المترددة: 450VDC لمخرج 220AC / 810VDC لمخرج 380V AC

6. تثبيت سهلة وتشغيل ، لا حاجة إلى تعيين المعلمات

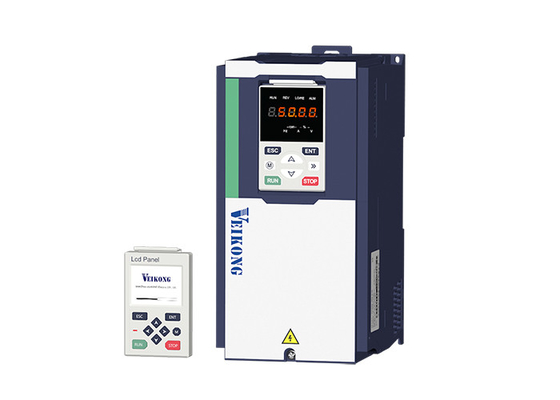

7لوحة مفاتيح LCD اختياري، لا حاجة إلى استخدام دليل

8مجموعة متنوعة من الحماية، حماية الجفاف، حماية ملء المياه، حماية الإفراط في الجهد، حماية التيار الزائد

9. بنيت في وظيفة PID، عندما التحكم MPPT، PID هو أيضا تمكين.

10قم بتوصيل الكهرباء المشتركة و التيار المتردد، يمكن أن يعمل العاكس 24 ساعة

المواصفات الكهربائية ودرجة الطاقة

تطبيق المنتج





التجربة ((كيفية تشغيل عاكس مضخة الطاقة الشمسية)

تأكد من جميع الكابلات اتصالات من الألواح الشمسية ومحرك المضخة الصحيحة ولا

تحتاج إلى تعيين أي معايير، إذا كنت ترغب في تعيين معايير، يمكنك أن تفعل كما يلي.



الخطوة 1: (تحكم لوحة المفاتيح): قم بتعيين معايير المحرك P11.02- P11.06 حسب اسم مضخة المحرك

لوحة إذا كانت هناك حاجة إلى حماية جافة، وقياس حماية تخليص التيار ((انظر التفاصيل في

باب دليل المستخدم لوظيفة التشغيل الجاف) إذا لم تكن حماية التشغيل الجافة مطلوبة ، فاتجاه هذه الخطوة

و انتقل إلى الخطوة الثانية



الخطوة الثانية: وضع معايير مضخة شمسية خاصة أخرى ذات صلة لتحسينها إذا لزم الأمر.



الخطوة الثالثة: بعد الانتهاء من التجربة ، إذا كانت مضخة المحرك لا تزال لا تؤدي المياه عندما يعمل المحول

أكثر من 40 هرتز. يرجى فصل مصدر الطاقة واستبدال أي سلك ثنائي المراحل من

المحرك



مضخة PMSM

يجب أن يكون المحرك المتزامن التعلم الذاتي من معايير المحرك، وإلا سيكون هناك خطر

من الطيران

P11.00=1 تم تعيينها على المحرك المتزامن ((برنامج خاص)

P11.02=قوة لوحة اسم المحرك

P11.03=جهد لوحة اسم المحرك

P11.04= تيار لوحة اسم المحرك

P11.05 = تردد لوحة اسم المحرك

P11.06=سرعة لوحة اسم المحرك

P11.22=المجال الكهرومغناطيسي الخلفي على لوحة اسم المحرك

إذا لم يكن هناك مثل هذا المعلم على لوحة الاسم، يمكنك محاولة لضبط 300V 350V لنفسك

التعلم (جرب التعلم الذاتي لمستوى 380 فولت)

يجب أن يكون الفرق بين قيمة إعداد EMF الخلفية والقيمة الفعلية أقل

أكثر من 20% وإلا فإن التعلم الذاتي سيكون غير طبيعي

بعد الانتهاء من إعداد المعلمات، وتعيين P11.10=2، اضغط على تشغيل ثم لوحة المفاتيح

يظهر "موجّه للتعلم الذاتي".
