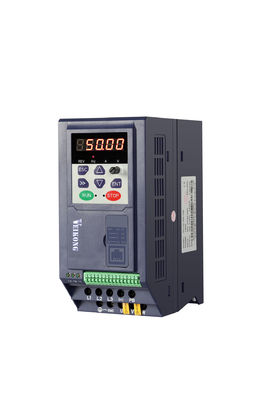

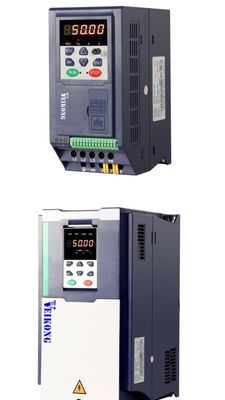

VFD500M محرك التردد المتغير المدمج وسهل التطبيق VFD للتحكم في المحرك غير المتزامن

البند

المواصفات

المدخلات

الجهد المدخل

1 فاز/3 فاز 220 فولت: 200 فولت 240 فولت

ثلاثي المراحل 380V-480V:380V480V

نطاق تقلبات الجهد المسموح به

-15%~10%

تردد الإدخال

50 هرتز / 60 هرتز، تقلب أقل من 5٪

الناتج

الجهد الخارجي

1/3المرحلة: 0 ‬جهد الدخول

قدرة الحمل الزائد

تطبيق غرض عام: 60S لـ 150٪ من التيار الاسمي

تطبيق الحمل الخفيف:60S لـ 120٪ من التيار الاسمي

التحكم

وضع التحكم

تحكم V/f

التحكم في ناقل التدفق بدون أجهزة استشعار بدون بطاقة PG ((SVC)

وضع العمل

تحكم السرعة، تحكم العزم (SVC)

نطاق السرعة

1:100 (V/f)

1((SVC))

دقة تحكم السرعة

± 0.5% (V/f)

± 0.2% (SVC)

سرعة الاستجابة

5Hz ((V/f)

20 هرتز ((SVC)

نطاق التردد

0.00600.00 هرتز ((V/f)

0.00 ‬200.00 هرتز ((SVC)

دقة تردد الإدخال

الإعداد الرقمي: 0.01 هرتز

ضبط التناظرية: الحد الأقصى للتردد × 0.1%

عزم تشغيل

150%/0.5 هرتز ((V/f)

180%/0.25 هرتز ((SVC)

دقة تحكم عزم الدوران

SVC: ضمن 5Hz10٪ ، فوق 5Hz5٪

(فيكتوريا):30 ٪

منحنى V/f

نوع منحنى V / f: خط مستقيم، متعددة النقاط، وظيفة الطاقة، فصل V / f.

دعم زيادة عزم الدوران: زيادة عزم الدوران التلقائية (الإعداد المصنع) ، زيادة عزم الدوران اليدوي

رصيف إعطاء التردد

دعم تسارع وتباطؤ خطي و منحنى S.

4 مجموعات من وقت التسارع والتباطؤ، مجموعة ضبط 0.00s ~ 60000s

التحكم في فولتاج الحافلة المباشرة

التحكم في الجهد المفرط: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الخروج لتجنب تخطي خطأ الجهد.

التحكم في التوقف تحت الجهد: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج لتجنب فشل التأرجح

تحكم VdcMax: حد من كمية الطاقة المولدة من قبل المحرك عن طريق ضبط تردد الخروج لتجنب زيادة الجهد.

التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب خطأ انخفاض الجهد

تردد الناقل

1kHz 16kHz ((تختلف حسب النوع)

طريقة البدء

البدء المباشر (يمكن أن يتم وضع فرامل مشتركة) ؛ البدء بتتبع السرعة

طريقة التوقف

توقف التباطؤ (يمكن أن يتم وضع مكافحة التيار المباشر) ؛ حر في التوقف

وظيفة التحكم الرئيسية

التحكم بالركض، التحكم بالانخفاض، تشغيل يصل إلى 16 سرعة، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تحويل وقت التسارع والتباطؤ، فصل VF، الفرامل فوق الإثارة،التحكم في PID العملية، وظيفة النوم والاستيقاظ ، منطق PLC بسيط مدمج ، محطات إدخال وإخراج افتراضية ، وحدة تأخير مدمجة ، وحدة مقارنة مدمجة ووحدة منطقية ، نسخة احتياطية واسترداد المعلمات ،سجل خطأ مثاليإعادة تعيين العيب، مجموعتين من معايير المحركات التبديل الحر، تبديل البرمجيات الأسلاك الخروج، المحطات فوق / أسفل

الوظيفة

لوحة المفاتيح

لوحة مفاتيح LED الرقمية و لوحة مفاتيح LCD ((اختياري) وشاشة LED الخارجية

التواصل

القياسية:

الاتصالات MODBUS

محطة الدخول

الحجم A: 4 محطات مدخل رقمية و 1 محطة مدخل تناظرية

الحجم B: 5 محطات مدخل رقمية، واحدة منها تدعم مدخل نبض عالي السرعة تصل إلى 50kHz؛ 2 محطات مدخلات تناظرية تدعم مدخلات الجهد 0 ~ 10V أو مدخلات التيار 0 ~ 20mA.

محطة الخروج

الحجم A 1 محطة خروج رقمية.

1 محطة خروج رله ((دعم NO فقط))

1 محطات خروج تشبيهية، تدعم 0 ~ 20mA خروج التيار أو 0 ~ 10V خروج الجهد؛

الحجم B 1 محطة الخروج الرقمية؛

1 محطة خروج نبض عالية السرعة (نوع الجمع المفتوح) ، تدعم خروج إشارة موجة مربعة 0 ~ 50kHz.

1 محطة إخراج الإرسال ((دعم NO و NC)

1 محطات خروج تشبيهية، تدعم 0 ~ 20mA خروج التيار أو 0 ~ 10V خروج الجهد؛

الحماية

الرجوع إلى الفصل 6 "حل المشكلات والتدابير المضادة" لوظيفة الحماية

البيئة

موقع التثبيت

في الداخل، لا أشعة شمس مباشرة، غبار، غازات آكلة، غازات قابلة للاشتعال، دخان النفط، البخار، قطرات أو الملح.

الارتفاع

0-3000m. سيتم تخفيض مستوى المحول إذا كان الارتفاع أعلى من 1000m والتيار الإخراج المسموح به سوف ينخفض بنسبة 1٪ إذا زاد الارتفاع بنسبة 100m

درجة حرارة البيئة

-10°C~ +40°C،حد أقصى 50°C (تخفيض إذا كانت درجة الحرارة المحيطة بين 40°C و 50°C) انخفاض التيار المسمّى للخروج بنسبة 1.5% إذا زادت درجة الحرارة بنسبة 1°C

الرطوبة

أقل من 95% RH، بدون تكثيف

اهتزاز

أقل من 5.9 م/س2 (0.6 غرام)

درجة حرارة التخزين

-20°C ~ +60°C

غيرها

التثبيت

الخزانة المثبتة على الحائط والتي يتم التحكم بها على الأرض، خارج الحائط

مستوى الحماية

IP20

طريقة التبريد

التبريد بالهواء القسري للقياس B ، الحجم A ((التبريد الطبيعي)

النموذج

قدرة الطاقة

(KVA)

التيار المدخل

(أ)

التيار الخارجي ((A)

محرك قابل للتكيف

(كيلوواط)

الحجم

وحدة الفرامل

حمولة ثقيلة

الحمل الخفيف

3 مراحل: 380V-480V،50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

الحجم ب

الداخلية

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

الحجم C

الداخلية

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

مرحلة 1: 200-240 فولت، 50/60 هرتز

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0.4

الحجم

الداخلية

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3 مراحل: 200V-240V،50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

الحجم ب

الداخلية

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
