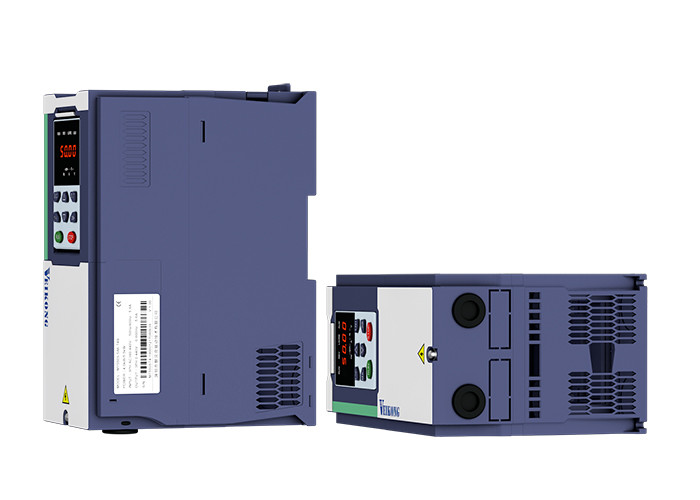

بند

تخصيص

مدخل

جهد الإدخال

مرحلة واحدة / ثلاث مراحل 220 فولت: 200 فولت ~ 240 فولت

3 مراحل 380 فولت - 480 فولت: 380 فولت ~ 480 فولت

نطاق تقلب الجهد المسموح به

-15٪ ~ 10٪

تردد الإدخال

50 هرتز / 60 هرتز، تقلب أقل من 5٪

الناتج

جهد الخرج

3 مراحل: 0 ~ جهد الإدخال

سعة التحميل الزائد

تطبيق الأغراض العامة: 60 ثانية لـ 150٪ من التيار المقنن

تطبيق الحمل الخفيف: 60 ثانية لـ 120٪ من التيار المقنن

التحكم

وضع التحكم

التحكم V / f

التحكم في متجه التدفق بدون مستشعر بدون بطاقة PG (SVC)

التحكم في متجه التدفق بسرعة المستشعر باستخدام بطاقة PG (VC)

وضع التشغيل

التحكم في السرعة، التحكم في عزم الدوران (SVC و VC)

نطاق السرعة

1: 100 (V / f)

1: 200 (SVC)

1: 1000 (VC)

دقة التحكم في السرعة

± 0.5٪(V / f)

± 0.2٪(SVC)

± 0.02٪(VC)

استجابة السرعة

5 هرتز (V / f)

20 هرتز (SVC)

50 هرتز (VC)

نطاق التردد

0.00 ~ 600.00 هرتز(V / f)

0.00 ~ 200.00 هرتز(SVC)

0.00 ~ 400.00 هرتز(VC)

دقة تردد الإدخال

الإعداد الرقمي: 0.01 هرتز

الإعداد التناظري: أقصى تردد × 0.1٪

عزم دوران البدء

150٪ / 0.5 هرتز(V / f)

180٪ / 0.25 هرتز(SVC)

200٪ / 0 هرتز(VC)

دقة التحكم في عزم الدوران

SVC: في حدود 5 هرتز 10٪، فوق 5 هرتز 5٪

VC: 3.0٪

منحنى V / f

نوع منحنى V / f: خط مستقيم، نقاط متعددة، دالة طاقة، فصل V / f؛

دعم تعزيز عزم الدوران: تعزيز عزم الدوران التلقائي (إعداد المصنع)، تعزيز عزم الدوران اليدوي

منحدر إعطاء التردد

دعم التسارع والتباطؤ الخطي والمنحنى S؛

4 مجموعات من وقت التسارع والتباطؤ، نطاق الإعداد 0.00 ثانية ~ 60000 ثانية

التحكم في جهد ناقل التيار المستمر

التحكم في توقف الجهد الزائد: حد من توليد الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب تخطي خطأ الجهد؛

التحكم في توقف الجهد المنخفض: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب فشل الانحراف

التحكم في VdcMax: حد من كمية الطاقة التي يولدها المحرك عن طريق ضبط تردد الخرج لتجنب رحلة الجهد الزائد؛

التحكم في Vdc Min: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج، لتجنب قفزة خطأ الجهد المنخفض

تردد الناقل

1 كيلو هرتز ~ 12 كيلو هرتز (يختلف حسب النوع)

طريقة البدء

البدء المباشر (يمكن تراكبه فرملة التيار المستمر)؛ بدء تتبع السرعة

طريقة التوقف

توقف التباطؤ (يمكن تراكبه فرملة التيار المستمر)؛ حر للتوقف

وظيفة التحكم الرئيسية

التحكم في الركض، التحكم في التدلي، ما يصل إلى 16 سرعة تشغيل، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تبديل وقت التسارع والتباطؤ، فصل VF، فرملة الإثارة الزائدة، التحكم في PID العملية، وظيفة السكون والاستيقاظ، منطق PLC بسيط مدمج، أطراف الإدخال والإخراج الافتراضية، وحدة تأخير مدمجة، وحدة مقارنة مدمجة ووحدة منطقية، نسخ احتياطي واستعادة المعلمات، سجل أخطاء مثالي، إعادة تعيين الخطأ، مجموعتان من تبديل معلمات المحرك الحر، تبديل البرنامج لأسلاك الإخراج، أطراف UP / DOWN

وظيفة

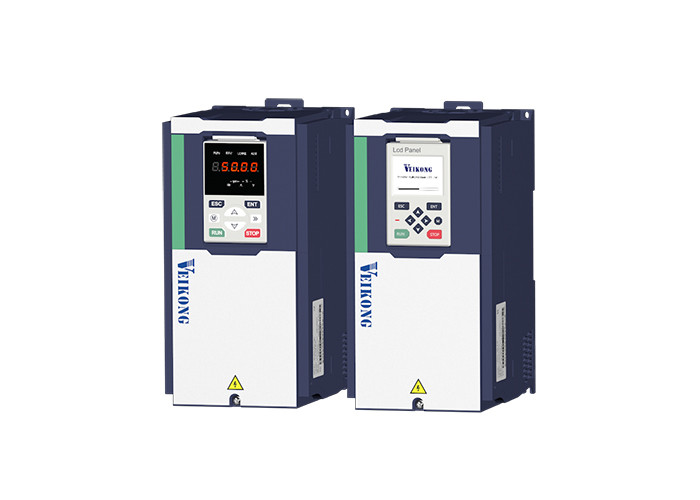

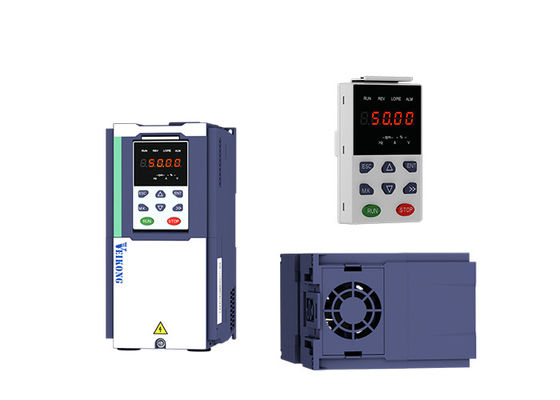

لوحة المفاتيح

لوحة مفاتيح رقمية LED ولوحة مفاتيح LCD (اختياري)

الاتصالات

قياسي:

اتصال MODBUS

CAN OPEN و PROFINET (قيد التطوير)

بطاقة PG

بطاقة واجهة التشفير المتزايد (إخراج تفاضلي وجامع مفتوح)،بطاقة محول دوار

طرف الإدخال

قياسي:

5 أطراف إدخال رقمية، أحدها يدعم إدخال نبض عالي السرعة يصل إلى 50 كيلو هرتز؛

2 أطراف إدخال تناظرية، تدعم إدخال جهد 0 ~ 10 فولت أو إدخال تيار 0 ~ 20 مللي أمبير؛

بطاقة الخيار:

4 أطراف إدخال رقمية

2 أطراف إدخال تناظرية. تدعم جهد -10 فولت - + 10 فولت

طرف الإخراج

قياسي:

1 طرف إخراج رقمي؛

1 طرف إخراج نبضي عالي السرعة (نوع المجمع المفتوح)، يدعم إخراج إشارة موجة مربعة 0 ~ 50 كيلو هرتز؛

1 طرف إخراج ترحيل (الترحيل الثاني هو خيار)

2 أطراف إخراج تناظرية، تدعم إخراج تيار 0 ~ 20 مللي أمبير أو إخراج جهد 0 ~ 10 فولت؛

بطاقة الخيار: 4 أطراف إخراج رقمية

الحماية

ارجع إلى الفصل 6 "استكشاف الأخطاء وإصلاحها والتدابير المضادة" لوظيفة الحماية

بيئة

موقع التثبيت

داخلي، لا يوجد ضوء الشمس المباشر، والغبار، والغازات المسببة للتآكل، والغازات القابلة للاشتعال، ودخان الزيت، والبخار، والتنقيط أو الملح.

الارتفاع

0-3000 م. سيتم تخفيض معدل العاكس إذا كان الارتفاع أعلى من 1000 م وسيقل التيار الناتج المقنن بنسبة 1٪ إذا زاد الارتفاع بمقدار 100 م

درجة الحرارة المحيطة

-10 درجة مئوية ~ +40 درجة مئوية، بحد أقصى 50 درجة مئوية (يتم تخفيض المعدل إذا كانت درجة الحرارة المحيطة بين 40 درجة مئوية و 50 درجة مئوية) يقل التيار الناتج المقنن بنسبة 1.5٪ إذا زادت درجة الحرارة بمقدار 1 درجة مئوية

الرطوبة

أقل من 95٪ رطوبة نسبية، بدون تكثف

الاهتزاز

أقل من 5.9 م / ث²(0.6 جم)

درجة حرارة التخزين

-20 درجة مئوية ~ +60 درجة مئوية

أخرى

التركيب

مثبت على الحائط، خزانة يتم التحكم فيها بالأرضية، عبر الجدران

مستوى الحماية

IP20

طريقة التبريد

تبريد الهواء القسري

EMC

CE ROHS

مرشح EMC داخلي

يتوافق مع EN61800-3

الفئة C3

3^rdبيئة

نموذج

سعة الطاقة

(KVA)

تيار الإدخال

(أ)

تيار الخرج (أ)

محرك قابل للتكيف

(KW)

الحجم

وحدة الفرامل

الحمل الثقيل

الحمل الخفيف

ثلاث مراحل: 380-480 فولت، 50/60 هرتز

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

الحجم أ

داخلي

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

الحجم ب

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

الحجم ج

داخلي

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

الحجم د

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

الحجم هـ

خيار

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

الحجم و

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

الحجم ز

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

خارجي

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

الحجم ح

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

الحجم ط

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

الحجم ي

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

الحجم ك

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

الحجم ل

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

الحجم م

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

الحجم ن

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

الحجم س

VFD500-630GT4

710

1080

1120.

/

630

الحجم س

VFD500-710GT4

790

1200

1260

/

710

الحجم س

مرحلة واحدة: 220 فولت، 50/60 هرتز

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

الحجم أ

مدمج

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

الحجم أ

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

الحجم أ

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

الحجم أ

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

الحجم ب

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

الحجم ج

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

الحجم ج
