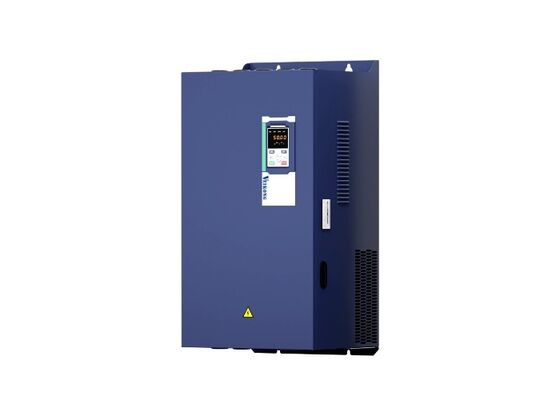

VEIKONG VFD500: التحكم الدقيق في المتجهات لأداء محرك متفوق
تفاصيل المنتج
| خدمة تصنيع المعدات الأصلية | يدعم | وضع التحكم في المحرك | التحكم في السرعة والتحكم في عزم الدوران |
|---|---|---|---|
| ضمان | 24 شهرا | وضع التحكم | VF SVC وVC |
| تكرار | 50 هرتز/60 هرتز |
منتوج وصف
عاكسات تردد متغيرة 380 فولت 11 كيلوواط 15 كيلوواط 18.5 كيلوواط لمحرك التيار المتردد
1. أعلننسبة أكثر من وظيفة الإثارة
يضمن برنامج منصة المحاكاة الحرارية الدقيق موثوقية المحاكاة الحرارية.
كل محول VFD500 خضع لاختبار محاكاة حرارية ، ويتم تطوير النموذج الأولي المادي فقط في نطاق متطلبات تصميم السلامة للمحاكاة الحرارية.بعد الاختبار الفعلينتائج المحاكاة الحرارية قريبة جدا من نتائج الاختبار الفيزيائي.يمكن للمحاكاة الحرارية أن تحل محل محاكاة الحمل الفعلي وطبقة إضافية من الاختبار الحراري العلمي.
2خصائص عزم الدوران القوي
عزم دوران قوي عند 0 هرتز، بدون أجهزة استشعار أو أجهزة ردود فعل. حتى وقت قريب، كان التحكم بدون أجهزة استشعار خارج نطاق المحركات المزامنة.
سلسلة VFD500 توفر خوارزمية عزم بدء قوية دون الاعتماد على أجهزة الاستشعار القطبية أو ردود الفعل المحرك.
تحكم ناقل التيار عالي الأداء يحقق عزم تشغيل قوي بمحرك الحث.
المواصفات التقنية
|
البند |
المواصفات |
|
|
المدخلات |
الجهد المدخل |
1 فاز/3 فاز 220 فولت: 200 فولت 240 فولت ثلاثي المراحل 380V-480V:380V480V |
|
نطاق تقلبات الجهد المسموح به |
-15%~10% |
|
|
تردد الإدخال |
50 هرتز / 60 هرتز، تقلب أقل من 5٪ |
|
|
الناتج |
الجهد الخارجي |
3 مرحلة: 0 جهد الدخول |
|
قدرة الحمل الزائد |
تطبيق غرض عام: 60S لـ 150٪ من التيار الاسمي تطبيق الحمل الخفيف:60S لـ 120٪ من التيار الاسمي |
|
|
التحكم |
وضع التحكم |
تحكم V/f التحكم في ناقل التدفق بدون أجهزة استشعار بدون بطاقة PG ((SVC) التحكم في متجهات تدفق سرعة المستشعر باستخدام بطاقة PG (VC) |
|
وضع العمل |
تحكم السرعة،تحكم العزم ((SVC و VC) |
|
|
نطاق السرعة |
1:100 (V/f) 1((SVC)) 11000 (VC) |
|
|
دقة تحكم السرعة |
± 0.5%(V/f) ± 0.2%(SVC) ± 0.02%(VC) |
|
|
سرعة الاستجابة |
5Hz ((V/f) 20 هرتز ((SVC) 50 هرتز ((VC) |
|
|
نطاق التردد |
0.00 ¢ 600،00 هز(V/f) 0.00 ∙200.00 هرتز(SVC) 0.00 ¥ 400،00 هرتز(VC) |
|
|
دقة تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز ضبط التناظرية: الحد الأقصى للتردد × 0.1% |
|
|
عزم تشغيل |
150%/0.5 هرتز(V/f) 180%/0.25 هرتز(SVC) 200%/0 هرتز(VC) |
|
|
دقة تحكم عزم الدوران |
SVC: ضمن 5Hz10٪ ، فوق 5Hz5٪ (فيكتوريا):30 ٪ |
|
|
منحنى V/f |
نوع منحنى V / f: خط مستقيم، متعددة النقاط، وظيفة الطاقة، فصل V / f. دعم زيادة عزم الدوران: زيادة عزم الدوران التلقائية (الإعداد المصنع) ، زيادة عزم الدوران اليدوي |
|
|
رصيف إعطاء التردد |
دعم تسارع وتباطؤ خطي و منحنى S. 4 مجموعات من وقت التسارع والتباطؤ، مجموعة ضبط 0.00s ~ 60000s |
|
|
التحكم في فولتاج الحافلة المباشرة |
التحكم في الجهد المفرط: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الخروج لتجنب تخطي خطأ الجهد. التحكم في التوقف تحت الجهد: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج لتجنب فشل التأرجح تحكم VdcMax: حد من كمية الطاقة المولدة من قبل المحرك عن طريق ضبط تردد الخروج لتجنب زيادة الجهد. التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب خطأ انخفاض الجهد |
|
|
تردد الناقل |
1kHz 12kHz ((تختلف حسب النوع) |
|
|
طريقة البدء |
البدء المباشر (يمكن أن يتم وضع فرامل مشتركة) ؛ البدء بتتبع السرعة |
|
|
طريقة التوقف |
توقف التباطؤ (يمكن أن يتم وضع مكافحة التيار المباشر) ؛ حر في التوقف |
|
|
وظيفة التحكم الرئيسية |
التحكم بالركض، التحكم بالانخفاض، تشغيل يصل إلى 16 سرعة، تجنب السرعة الخطرة، تشغيل تردد التأرجح، تحويل وقت التسارع والتباطؤ، فصل VF، الفرامل فوق الإثارة،التحكم في PID العملية، وظيفة النوم والاستيقاظ ، منطق PLC بسيط مدمج ، محطات إدخال وإخراج افتراضية ، وحدة تأخير مدمج ، وحدة مقارنة مدمجة ووحدة منطقية ، احتياطي و استرداد المعلمات ،سجل خطأ مثاليإعادة تعيين العيب، مجموعتين من معايير المحركات التبديل الحر، تبديل البرمجيات الأسلاك الخروج، المحطات فوق / أسفل |
|
|
الوظيفة |
لوحة المفاتيح |
لوحة مفاتيح رقمية LED و لوحة مفاتيح LCD ((اختيار) |
|
التواصل |
القياسية: الاتصالات MODBUS يمكن أن تفتح و تفتح ((في التطوير) |
|
|
بطاقة PG |
بطاقة واجهة التشفير الإضافية (المخرجات التفاضلية والمجمع المفتوح)بطاقة المحول الدوار |
|
|
محطة الدخول |
القياسية: 5 محطات دخول رقمية، واحدة منها تدعم دخول نبضات عالية السرعة تصل إلى 50 كيلو هرتز. 2 محطات دخول نظرية، تدعم دخول الجهد من 0 ~ 10 فولت أو دخول التيار من 0 ~ 20mA. بطاقة الخيار: 4 محطات دخول رقمية 2 محطات دخول نظرية.دعم 10V- + 10V مدخلات الجهد |
|
|
محطة الخروج |
المعيار: 1 محطة خروج رقمية 1 محطة خروج نبض عالية السرعة (نوع الجمع المفتوح) ، تدعم خروج إشارة موجة مربعة 0 ~ 50kHz. 1 محطة إخراج رلاي ((المرور الثاني هو خيار) 2 محطة خروج تشبيهية، تدعم 0 ~ 20mA خروج التيار أو 0 ~ 10V خروج الجهد؛ بطاقة الخيار: أربعة محطات خروج رقمية |
|
|
الحماية |
الرجوع إلى الفصل 6 "حل المشكلات والتدابير المضادة" لوظيفة الحماية |
|
|
البيئة |
موقع التثبيت |
في الداخل، لا أشعة شمس مباشرة، غبار، غازات آكلة، غازات قابلة للاشتعال، دخان النفط، البخار، قطرات أو الملح. |
|
الارتفاع |
0-3000m. سيتم تخفيض مستوى المحول إذا كان الارتفاع أعلى من 1000m والتيار الإخراج المسموح به سيتم تخفيضه بنسبة 1٪ إذا زاد الارتفاع بنسبة 100m |
|
|
درجة حرارة البيئة |
-10°C~ +40°C،حد أقصى 50°C (تخفيض إذا كانت درجة الحرارة المحيطة بين 40°C و 50°C) |
|
|
الرطوبة |
أقل من 95% RH، بدون تكثيف |
|
|
الاهتزاز |
أقل من 5.9 متر/ثانية2(0.6 غرام) |
|
|
درجة حرارة التخزين |
-20°C ~ +60°C |
|
|
غيرها |
التثبيت |
الخزانة المثبتة على الحائط والتي يتم التحكم بها على الأرض، خارج الحائط |
|
مستوى الحماية |
IP20 |
|
|
طريقة التبريد |
تبريد الهواء القسري |
|
|
الكهرومغناطيسي |
CE ROHS |
مرشح EMC الداخلي تتوافق مع EN61800-3 الفئة C3 3rdالبيئة |
صور تطبيقات سلسلة Veikong VFD500
تطبيق المنتج
الأسئلة الشائعة:
1أي نطاق طاقة يمكنك أن تدعم؟
مدخل 220 فولت أحادي المرحلة، مخرج 220 فولت أحادي المرحلة؛
مدخل 220 فولت أحادي المرحلة، مخرج 220 فولت ثلاثي المرحلة؛
مدخل 220 فولت ثلاثي المراحل، مخرج 220 فولت ثلاثي المراحل؛
مدخل 220 فولت أحادي المرحلة، ومخرج 380 فولت ثلاثي المرحلة.
دخول وخرج 380 فولت من 0.4 كيلوواط إلى 710 كيلوواط
2ما هو معيار الحزمة؟
أقل من 37 كيلوواط، هي علبة كرتونية، 45 كيلوواط وأعلى، هي علبة خشبية.
3سؤال شائع عند استخدام سلسلة VFD500
1ما هي القضايا التي يجب الانتباه إليها عند اختيار المحولات للمعدات؟
عند اختيار محول تردد ، يتم النظر بشكل رئيسي في الجوانب التالية:
1ما إذا كان المحول قد تم استخدامه في المعدات من قبل، ما إذا كان غالبا ما يكون حماية خطأ خلال الاستخدام السابق، إذا كان هناك عدة أخطاء فوق التيار والإفراط في الشحن،
في اختيار المتابعة ، من الضروري اختيار عاكس طاقة أكبر
2. يجب أن تتطابق الجهد ، والتيار ، والطاقة ، سرعة المحرك ، ونسبة خفض المعدات ، ومتطلبات التحكم وغيرها من القضايا ؛
3خصائص الحمل: ما إذا كان المعدات هي حمولة من نوع الضربة أو حمولة من نوع الرفع، عند اختيار عاكس لهذه الأنواع من الأحمال،من الضروري اختيار محول طاقة أعلى مستوى
4. عند تثبيت على الموقع، واختيار طريقة الأسلاك من مدخل العاكس، درجة حرارة محيطة عالية، وارتفاع عالية لاختيار عاكس الطاقة أعلى مستوى، سواء تثبيت الخزانات،تثبيت المحولات للخطوط الواردة والمخرجة، إلخ
