محرك متزامن غير متزامن 2.2 كيلو واط 5.5 كيلو واط برنامج تشغيل VFD PMSM
مكان المنشأ الصين
اسم العلامة التجارية VEIKONG
إصدار الشهادات CE
رقم الموديل VFD530
الحد الأدنى لكمية 1
الأسعار Negotiable
تفاصيل التغليف الطاقة أقل من 45kw تستخدم الكرتون ، بدءًا من 45kw تستخدم صندوق خشبي
وقت التسليم 3 أيام ، تعتمد على كمية الطلب
شروط الدفع L / C ، T / T ، ويسترن يونيون
القدرة على العرض 15000 قطعة في الشهر
تفاصيل المنتج
اسم المنتج محول PMSM قوة 2.2kw 4kw 5.5kw
مرحلة مرحلة واحدة / ثلاث مراحل البشارة مودبوس 485 بروفينيت كانوبن
تكرر 0-3000 هرتز وضع التحكم vf / مكافحة ناقلات
تسليط الضوء

5.5 Kw VFD PMSM Driver

,

محرك غير متزامن 5.5 Kw VFD

,

محرك غير متزامن 2.2 kw vfd

منتوج وصف

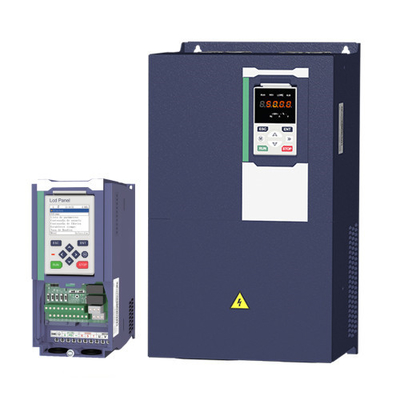

2.2kw 4kw 5.5kw VFD PMSM العاكس للمحرك المتزامن وغير المتزامن


VEIKONG حار بيع VFD

VFD500M هو vfd صغير للتحكم في ناقلات الأداء عالي الأداء

VFD500 هو vfd عام عالي الأداء

VFD550 هو vfd خاص عالي الأداء مع تحكم موضعي.

VFD530 هو vfd خاص عالي الأداء مع وظيفة الرفع ، ويدعم 2 PID ، ويدعم المحركات المتزامنة وغير المتزامنة

VFD500-PV هو محول لمضخة الطاقة الشمسية.

VFD510 هو محول IP65


عزم دوران عالي في سرعة منخفضة ، استجابة سريعة

سعة التحميل بسرعة منخفضة:
VF: 180٪@0.50Hz
SVC: 180٪@0.25 هرتز
VC: 200٪@0.00 هرتز
تحميل 0٪ -> 100٪ @ 50 هرتز
تحميل 100٪ -> 0٪ @ 50 هرتز
استجابة سريعة لأحمال التأثير




أداء عالي



1. ضبط تلقائي أكثر دقة للمحرك
2. التحكم المتقدم في متجه حلقة الفتح والإغلاق
3. تحكم مثالي بالجهد والتيار ، مما يقلل أوقات الحماية من الخطأ
4 أوضاع فرملة متعددة والتوقف الفوري
5. 0.75kW ~ 7100kW (ثلاث مراحل 400V)



ميزات VFD530:
1 ، مع مرشح EMC C3 الداخلي وتصميم اللبنة لبطاقة تمديد IO وأنواع مختلفة من بطاقة PG
2 ، ما يصل إلى 200٪ عزم دوران بدء عند 0 هرتز.تردد يصل إلى 3000 هرتز.
3 ، دعم لوحة مفاتيح LCD اختيارية و مزدوج عرض لوحة المفاتيح.دعم أدوات الكمبيوتر.دعم modbus485 ، canopen ، التواصل profinet.
4 ، دعم محرك غير متزامن ومتزامن.
5 ، دعم 2 حلقة PID للتكييف
6 ، وظيفة النوم ووظيفة توفير الطاقة وكذلك في برمجة PLC المدمجة
7 ، آلية منطق الفرامل الخاصة للرافعة والرافعة ، كسب فرامل التدفق المغناطيسي
8 ، دعم اثنين من معلمات المحرك المجموعة التي يمكن أن تحقق اثنين من التحكم في تبديل المحرك
9 ، وحدة الكبح المدمجة (≤22kW) ، وحدة الكبح الخارجية الاختيارية (≥30kW)
10 ، ضبط تلقائي للمعلمات الدقيقة وتحسين محرك الأقراص

محرك متزامن غير متزامن 2.2 كيلو واط 5.5 كيلو واط برنامج تشغيل VFD PMSM 0
البيانات الفنية VFD530:

غرض التحديد
مدخل Inuput الجهد

1 مرحلة / 3 مراحل 220 فولت: 200 فولت 240 فولت

3 مراحل 380V-480V: 380V ~ 480V

نطاق تذبذب الجهد المسموح به -15٪ 10٪
تردد الإدخال 50 هرتز / 60 هرتز ، تذبذب أقل من 5٪
انتاج | الجهد الناتج 3 مراحل: 0 ~ جهد الدخل
قدرة التحميل الزائد

التطبيق للأغراض العامة: 60S لـ 150٪ من التيار المقدر

تطبيق الحمل الخفيف: 60S لـ 120٪ من التيار المقدر

مراقبة وضع التحكم

V / f التحكم

التحكم في ناقل التدفق بدون مستشعر بدون بطاقة PG (SVC)

التحكم في ناقل سرعة تدفق المستشعر باستخدام بطاقة PG (VC)

وضع التشغيل التحكم في السرعة ، التحكم في عزم الدوران (SVC و VC)
مدى السرعة

1: 100 (V / f)

1: 200 (SVC)

1: 1000 (VC)

دقة التحكم في السرعة

± 0.5٪ (الخامس / و)

± 0.2٪ (SVC)

± 0.02٪ (VC)

سرعة الاستجابة

5 هرتز (V / f)

20 هرتز (SVC)

50 هرتز (VC)

نطاق الترددات

0.002000.00 هرتز(الخامس / و)

0.00 200.00 هرتز(SVC)

0.00 400.00 هرتز(VC)

قرار تردد الإدخال

الإعداد الرقمي: 0.01 هرتز

الإعداد التناظري: الحد الأقصى للتردد × 0.1٪

عزم بدء التشغيل

150٪ / 0.5 هرتز(الخامس / و)

180٪ / 0.25 هرتز(SVC)

200٪ / 0 هرتز(VC)

دقة التحكم في عزم الدوران

SVC: في نطاق 5Hz 10٪ ، فوق 5Hz 5٪

VC: 3.0٪

منحنى V / f

نوع منحنى V / f: خط مستقيم ، متعدد النقاط ، دالة طاقة ، فصل V / f ؛

دعم تعزيز عزم الدوران: زيادة عزم الدوران تلقائيًا (إعداد المصنع) ، زيادة عزم الدوران يدويًا

تردد يعطي منحدر

دعم التسارع والتباطؤ الخطي والمنحنى S ؛

4 مجموعات من وقت التسارع والتباطؤ ، نطاق الإعداد 0.00s ~ 60000s

التحكم في جهد ناقل التيار المستمر

التحكم في مماطلة الجهد الزائد: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب تخطي خطأ الجهد ؛



التحكم في توقف الجهد المنخفض: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب فشل الانعراج



التحكم في VdcMax: الحد من كمية الطاقة التي يولدها المحرك عن طريق ضبط تردد الخرج لتجنب رحلة الجهد الزائد ؛

التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب قفزة خطأ الجهد المنخفض

تردد الناقل 1 كيلو هرتز 12 كيلو هرتز (يختلف حسب النوع)
طريقة بدء التشغيل البداية المباشرة (يمكن أن تكون مكابح DC متراكبة) ؛بدء تتبع السرعة
طريقة التوقف توقف التباطؤ (يمكن فرضه على الكبح DC) ؛حر في التوقف
وظيفة التحكم الرئيسية التحكم في الركض ، التحكم في التدلي ، التشغيل حتى 16 سرعة ، تجنب السرعة الخطرة ، تشغيل تردد التأرجح ، تبديل وقت التسارع والتباطؤ ، فصل VF ، فرملة الإثارة ، التحكم في عملية PID ، وظيفة النوم والاستيقاظ ، PLC بسيط مدمج المنطق ، ومحطات الإدخال والإخراج الافتراضية ، ووحدة التأخير المدمجة ، ووحدة المقارنة المدمجة ووحدة المنطق ، والنسخ الاحتياطي للمعلمات واستعادتها ، وسجل الأعطال المثالي ، وإعادة ضبط الأعطال ، ومجموعتين من معلمات المحرك ، التبديل ، وأسلاك خرج تبديل البرامج ، والمحطات لأعلى / لأسفل
وظيفة لوحة المفاتيح لوحة مفاتيح رقمية LED ولوحة مفاتيح LCD (خيار)
تواصل

اساسي:

الاتصال MODBUS

يمكن فتحه وبروفينيت (قيد التطوير)

بطاقة PG بطاقة واجهة التشفير الإضافية (الإخراج التفاضلي والمجمع المفتوح) ، بطاقة المحولات الدوارة
طرف الإدخال

اساسي:

5 محطات إدخال رقمية ، أحدها يدعم إدخال نبضي عالي السرعة يصل إلى 50 كيلو هرتز ؛

2 محطات إدخال تناظرية ، تدعم إدخال جهد 0 ~ 10 فولت أو إدخال تيار 0 ~ 20 مللي أمبير ؛

بطاقة الخيار:

4 أطراف إدخال رقمية

2 طرفي إدخال تناظري support-10V- + 10V جهد ​​إدخال

محطة الإخراج

اساسي:

1 محطة إخراج رقمية ؛

1 طرف إخراج نبضي عالي السرعة (نوع جامع مفتوح) ، يدعم خرج إشارة موجة مربعة 0 ~ 50 كيلو هرتز ؛

1 محطة خرج مرحل (التتابع الثاني هو خيار)

2 محطات إخراج تناظرية ، دعم خرج تيار 0 ~ 20mA أو خرج جهد 0 ~ 10V ؛

بطاقة الخيار: 4 محطات إخراج رقمية

حماية راجع الفصل 6 "استكشاف الأخطاء وإصلاحها والتدابير المضادة" لوظيفة الحماية




تعليمات سلسلة المنتج:



نموذج

قدرة الطاقة

(كيلو فولت أمبير)

المدخلات الحالية

(أ)

تيار الإخراج (A)

محرك قابل للتكيف

(كو)

بحجم وحدة الفرامل
حمل ثقيل تحميل الضوء
ثلاث مراحل: 380-480 فولت ، 50/60 هرتز
VFD530-R75GT4B 1.5 3.4 2.5 4.2 0.75 الحجم أ داخلي
VFD530-1R5GT4B 3 5 4.2 5.6 1.5
VFD530-2R2GT4B 4 5.8 5.6 9.4 2.2
VFD530-4R0G / 5R5PT4B 5.9 10.5 9.4 13.0 3.7
VFD530-5R5G / 7R5PT4B 8.9 14.6 13.0 17.0 5.5 مقاس ب
VFD530-7R5G / 011PT4B 11 20.5 17.0 23.0 7.5
VFD530-011G / 015PT4B 17 26.0 25.0 31.0 11 مقاس ج داخلي
VFD530-015G / 018PT4B 21 35.0 32.0 37.0 15
VFD530-018G / 022PT4B 24 38.5 37.0 45.0 18.5 مقاس د
VFD530-022G ​​/ 030PT4B 30 46.5 45.0 57.0 22
VFD530-030G / 037PT4 40 62.0 60.0 75.0 30 حجم E. اختيار
VFD530-037G / 045PT4 50 76.0 75.0 87.0 37
VFD530-045G / 055PT4 60 92.0 90.0 110.0 45 مقاس F
VFD530-055G / 075PT4 75 113.0 110.0 135.0 55
VFD530-075G / 090PT4 104 157.0 152.0 165.0 75 مقاس G
VFD530-090G / 110PT4 112 170.0 176.0 210.0 90 خارجي
VFD530-110G / 132PT4 145 220.0 210.0 253.0 110 مقاس H
VFD530-132G / 160PT4 170 258.0 253.0 304.0 132 حجم أنا
VFD530-160G / 185PT4 210 320.0 304.0 360.0 160
VFD530-185G / 200PT4 245 372.0 360.0 380.0 185 مقاس J
VFD530-200G / 220PT4 250 380.0 380.0 426.0 200
VFD530-220G / 250PT4 280 425.0 426.0 465.0 220 الحجم ك
VFD530-250G / 280PT4 315 479.0 465.0 520.0 250
VFD530-280G / 315PT4 350 532.0 520.0 585.0 280 حجم L
VFD530-315G / 355PT4 385 585.0 585.0 650.0 315
VFD530-355G / 400PT4 420 638.0 650.0 725.0 355 حجم م
VFD530-400G / 450PT4 470 714.0 725.0 820.0 400
VFD530-450G / 500PT4 530 800.0 820.0 / 450 حجم ن
VFD530-500G / 560PT4 580 880.0 900.0 / 500
VFD530-560G / 630PT4 630 950.0 980.0 / 560 حجم O
VFD530-630GT4 710 1080 1120. / 630 حجم O
VFD530-710GT4 790 1200 1260 / 710 حجم O
مرحلة واحدة: 220 فولت ، 50/60 هرتز
VFD530-R40GS2 1.3 6.0 3.2 5.6 0.4 الحجم أ يحمل في ثناياه عوامل
VFD530-R75GS2 2.4 11.0 5.6 8.0 0.75 الحجم أ
VFD530-1R5GS2 3.5 15.0 8.0 10.6 1.5 الحجم أ
VFD530-2R2GS2 5.5 25.0 10.6 14.0 2.2 الحجم أ
VFD530-4R0GS2 7.7 35.0 17.0 23.0 4.0 مقاس ب
VFD530-5R5GS2 8.9 53.0 25.0 31.0 5.5 مقاس ج
VFD530-7R5GS2 11 67.0 32.0 37.0 7.5 مقاس ج




تطبيق VEIKONG VFD:

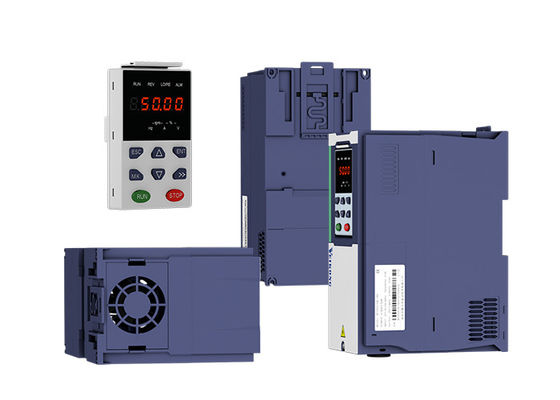

محرك متزامن غير متزامن 2.2 كيلو واط 5.5 كيلو واط برنامج تشغيل VFD PMSM 1







تحل VEIKONG VFD محل الماركات الشهيرة

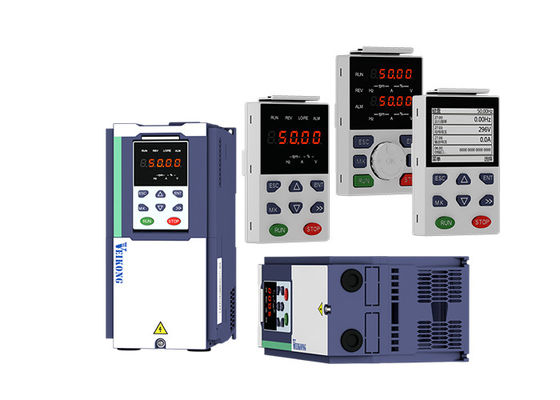

محرك متزامن غير متزامن 2.2 كيلو واط 5.5 كيلو واط برنامج تشغيل VFD PMSM 2

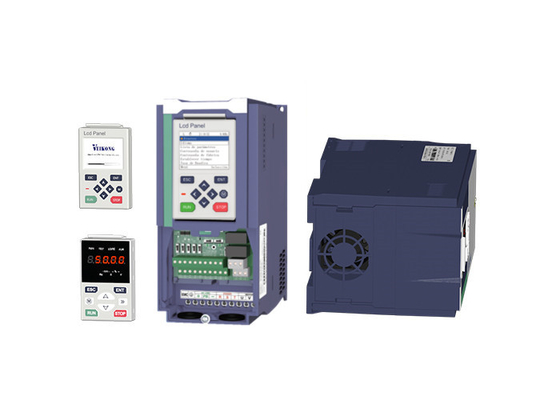

محرك متزامن غير متزامن 2.2 كيلو واط 5.5 كيلو واط برنامج تشغيل VFD PMSM 3
