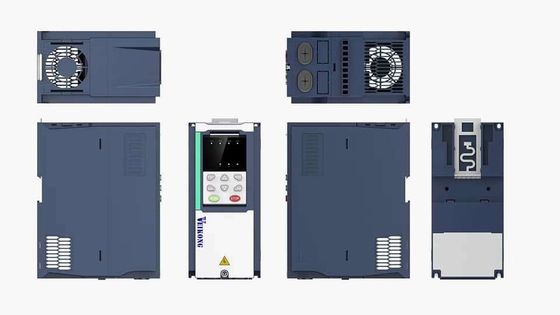

0.75kw-710kw وحدة تحكم VFD أحادية المرحلة 3 لآلة الطارد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | VEIKONG |
| إصدار الشهادات | CE, ROHS |
| رقم الموديل | VFD500 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Please contact quotation |
| تفاصيل التغليف | ＜ 45kw العاكس تستخدم حزمة الكرتون ، ≥ 45kw تستخدم حزمة حالة الخشب |
| وقت التسليم | يعتمد على الكميات |
| شروط الدفع | T / T ، ويسترن يونيون ، L / C. |
| القدرة على العرض | 1000 وحدة في الأسبوع |
تفاصيل المنتج
| اسم المنتج | VFD | قوة | 0.75 كيلو واط - 710 كيلو واط |
|---|---|---|---|
| تيار | 2.5A-950A | تكرر | 0-2000 هرتز |
| حماية | الزائد ، الجهد الزائد ، IP20 ، ماس كهربائى ، فوق الحرارة | إيجبت | إنفينيون |
| تسليط الضوء | وحدة تحكم VFD ذات 3 مراحل 710kw,وحدة تحكم VFD ذات 3 مراحل 0.75kw,وحدة تحكم vfd أحادية الطور 710kw |
||
منتوج وصف

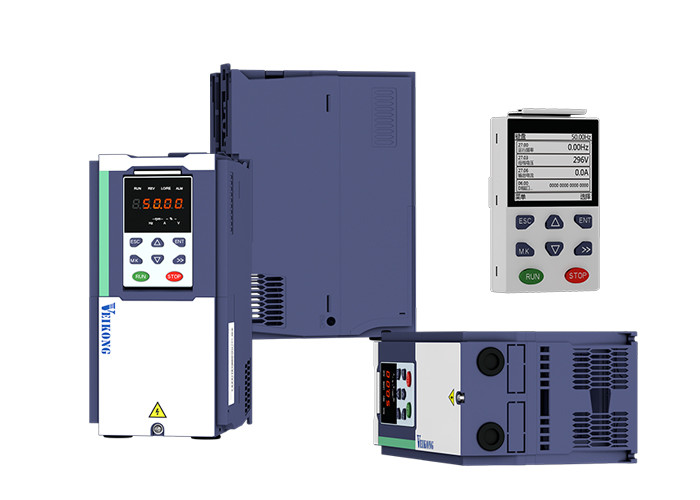

محرك التردد المتغير 0.75kw-710kw VFD أحادي الطور
ميزة المنتج
VFD500 أداء تحكم ممتاز
0.1s تسريع الأمر والتباطؤ تحت الحمل المقدر للمحرك
عندما يتحول المحرك على سرعة صفرية ، لا يوجد تغيير في الطور وتذبذب في التيار ، والسرعة لا تنبض.
إن التحكم في جهد الحافلة مستقر ، ويمكن أن يوفر التباطؤ بدون فرملة ديناميكية أيضًا قدرة كبح سريعة وموثوقة
لا تدرك أي عملية تنطلق
تكنولوجيا ممتازة للتحكم في التيار والجهد ، تسريع وتباطؤ بالتناوب مع أمر 0.1s ، العاكس مستقر بدون عملية تعثر
قدرة تحميل زائدة قوية ، تشغيل مستمر لمدة 10 ثوانٍ تحت حالة حمولة مصنفة 180٪ ، تشغيل مستمر لمدة دقيقة تحت حالة حمولة مصنفة 150٪
تشغيل ثابت التردد المنخفض وعزم الدوران العالي تحت سيطرة ناقلات
شبكة طاقة فريدة من نوعها معالجة لحظية لخفض الطاقة
البيانات الفنية VFD500:
| غرض | التحديد | |
| مدخل | Inuput الجهد |
1 مرحلة / 3 مراحل 220 فولت: 200 فولت 240 فولت 3 مراحل 380V-480V: 380V ～ 480V |
| نطاق تذبذب الجهد المسموح به | -15٪ 10٪ | |
| تردد الإدخال | 50 هرتز / 60 هرتز ، تذبذب أقل من 5٪ | |
| انتاج | | الجهد الناتج | 3 مراحل: 0 ～ جهد الدخل |
| قدرة التحميل الزائد |
التطبيق للأغراض العامة: 60S لـ 150٪ من التيار المقدر تطبيق الحمل الخفيف: 60S لـ 120٪ من التيار المقدر |
|
| مراقبة | وضع التحكم |
V / f التحكم التحكم في ناقل التدفق بدون مستشعر بدون بطاقة PG (SVC) التحكم في ناقل سرعة تدفق المستشعر باستخدام بطاقة PG (VC) |
| وضع التشغيل | التحكم في السرعة ، التحكم في عزم الدوران (SVC و VC) | |
| مدى السرعة |
1: 100 (V / f) 1: 200 (SVC) 1: 1000 (VC) |
|
| دقة التحكم في السرعة |
± 0.5٪ (الخامس / و) ± 0.2٪ (SVC) ± 0.02٪ (VC) |
|
| سرعة الاستجابة |
5 هرتز (V / f) 20 هرتز (SVC) 50 هرتز (VC) |
|
| نطاق الترددات |
0.00 600.00 هرتز(الخامس / و) 0.00 200.00 هرتز(SVC) 0.00 400.00 هرتز(VC) |
|
| قرار تردد الإدخال |
الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: الحد الأقصى للتردد × 0.1٪ |
|
| عزم بدء التشغيل |
150٪ / 0.5 هرتز(الخامس / و) 180٪ / 0.25 هرتز(SVC) 200٪ / 0 هرتز(VC) |
|
| دقة التحكم في عزم الدوران |
SVC: في نطاق 5Hz 10٪ ، فوق 5Hz 5٪ VC: 3.0٪ |
|
| منحنى V / f |
نوع منحنى V / f: خط مستقيم ، متعدد النقاط ، دالة طاقة ، فصل V / f ؛ دعم تعزيز عزم الدوران: زيادة عزم الدوران تلقائيًا (إعداد المصنع) ، زيادة عزم الدوران يدويًا |
|
| تردد يعطي منحدر |
دعم التسارع والتباطؤ الخطي والمنحنى S ؛ 4 مجموعات من وقت التسارع والتباطؤ ، نطاق الإعداد 0.00s ~ 60000s |
|
| التحكم في جهد ناقل التيار المستمر |
التحكم في مماطلة الجهد الزائد: الحد من توليد الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب تخطي خطأ الجهد ؛
التحكم في توقف الجهد المنخفض: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الخرج لتجنب فشل الانعراج
التحكم في VdcMax: الحد من كمية الطاقة التي يولدها المحرك عن طريق ضبط تردد الخرج لتجنب رحلة الجهد الزائد ؛ التحكم في VdcMin: التحكم في استهلاك الطاقة للمحرك عن طريق ضبط تردد الإخراج ، لتجنب قفزة خطأ الجهد المنخفض |
|
| تردد الناقل | 1 كيلو هرتز 12 كيلو هرتز (يختلف حسب النوع) | |
| طريقة بدء التشغيل |
البداية المباشرة (يمكن أن تكون مكابح DC متراكبة) ؛بدء تتبع السرعة |
|
| طريقة التوقف | توقف التباطؤ (يمكن فرضه على الكبح DC) ؛حر في التوقف | |
| وظيفة التحكم الرئيسية | التحكم في الركض ، التحكم في التدلي ، التشغيل حتى 16 سرعة ، تجنب السرعة الخطرة ، تشغيل تردد التأرجح ، تبديل وقت التسارع والتباطؤ ، فصل VF ، فرملة الإثارة ، التحكم في عملية PID ، وظيفة النوم والاستيقاظ ، PLC بسيط مدمج المنطق ، ومحطات الإدخال والإخراج الافتراضية ، ووحدة التأخير المدمجة ، ووحدة المقارنة المدمجة ووحدة المنطق ، والنسخ الاحتياطي للمعلمات واستعادتها ، وسجل الأعطال المثالي ، وإعادة ضبط الأعطال ، ومجموعتين من معلمات المحرك ، التبديل ، وأسلاك خرج تبديل البرامج ، والمحطات لأعلى / لأسفل | |
| وظيفة | لوحة المفاتيح | لوحة مفاتيح رقمية LED ولوحة مفاتيح LCD (خيار) |
| تواصل |
اساسي: الاتصال MODBUS يمكن فتحه وبروفينيت (قيد التطوير) |
|
| بطاقة PG | بطاقة واجهة التشفير الإضافية (الإخراج التفاضلي والمجمع المفتوح) ، بطاقة المحولات الدوارة | |
| طرف الإدخال |
اساسي: 5 محطات إدخال رقمية ، أحدها يدعم إدخال نبضي عالي السرعة يصل إلى 50 كيلو هرتز ؛ 2 محطات إدخال تناظرية ، تدعم إدخال جهد 0 ~ 10 فولت أو إدخال تيار 0 ~ 20 مللي أمبير ؛ بطاقة الخيار: 4 أطراف إدخال رقمية 2 طرفي إدخال تناظري support-10V- + 10V جهد إدخال |
|
| محطة الإخراج |
اساسي: 1 محطة إخراج رقمية ؛ 1 طرف إخراج نبضي عالي السرعة (نوع جامع مفتوح) ، يدعم خرج إشارة موجة مربعة 0 ~ 50 كيلو هرتز ؛ 1 محطة خرج مرحل (التتابع الثاني هو خيار) 2 محطات إخراج تناظرية ، دعم خرج تيار 0 ~ 20mA أو خرج جهد 0 ~ 10V ؛ بطاقة الخيار: 4 محطات إخراج رقمية |
|
| حماية | راجع الفصل 6 "استكشاف الأخطاء وإصلاحها والتدابير المضادة" لوظيفة الحماية | |
| بيئة | موقع التثبيت | داخلي ، لا يوجد ضوء الشمس المباشر ، الغبار ، الغاز المسببة للتآكل ، الغاز القابل للاحتراق ، دخان الزيت ، البخار ، التنقيط أو الملح. |
| ارتفاع | 0-3000 متر سيتم إلغاء العاكس إذا كان الارتفاع أعلى من 1000 متر وسوف ينخفض تيار الخرج المقدر بنسبة 1٪ إذا زاد الارتفاع بمقدار 100 متر | |
| درجة الحرارة المحيطة | -10 درجة مئوية ~ + 40 درجة مئوية ، الحد الأقصى 50 درجة مئوية (يتم تقليله إذا كانت درجة الحرارة المحيطة بين 40 درجة مئوية و 50 درجة مئوية) ينخفض تيار الخرج المقدر بنسبة 1.5٪ إذا زادت درجة الحرارة بمقدار 1 درجة مئوية | |
| رطوبة | أقل من 95٪ رطوبة نسبية ، بدون تكاثف | |
| اهتزاز | أقل من 5.9 م / ث2 (0.6 جرام) | |
| درجة حرارة التخزين | -20 درجة مئوية ~ + 60 درجة مئوية | |
| آحرون | التركيب | خزانة مثبتة على الحائط ، بتحكم أرضي ، متحولة |
| مستوى الحماية | IP20 | |
| طريقة التبريد | تبريد الهواء القسري | |
| EMC | CE بنفايات |
مرشح EMC داخلي يتوافق مع EN61800-3 الفئة C3 3بحث وتطوير بيئة |
استبدال الماركات الشهيرة vfd في التطبيق العام.
قائمة توزيع معلمة VFD500:
| تصنيف | مجموعة المعلمات | صفحة |
| المعلمات المشتركة | 00: الوظيفة الأساسية | الصفحة 37 |
| 01: اختيار مصدر التردد | الصفحة 39 | |
| 02: ابدأ وتوقف | صفحة 45 | |
| 03: منحنى منحدر ومنحنى S. | صفحة 49 | |
| 04: الإدخال التناظري والنبضي | صفحة 51 | |
| 05: خرج تناظري ونبضي | صفحة 55 | |
| 06: إدخال رقمي متعدد الوظائف (DI) | صفحة 56 | |
| 07: إخراج رقمي متعدد الوظائف (DO) | صفحة 59 | |
| 08: إعداد المخرجات الرقمية | صفحة 62 | |
| التحكم في المحرك | 10: نوع التشفير | صفحة 65 |
| 11: Motor1 بارميتر | الصفحة 66 | |
| 12: معلمة Motor1 VFcontrol | صفحة 68 | |
| 13: معلمة التحكم في ناقلات المحرك 1 | الصفحة 71 | |
| 14: التحكم في عزم الدوران | الصفحة 73 | |
| 16: التحكم في توفير الطاقة | الصفحة 74 | |
| العرض والحماية | 20: المعلمات المعرفة من قبل المستخدم | صفحة 75 |
| 21: لوحة المفاتيح والشاشة | الصفحة 77 | |
| 22: تكوين محرك التيار المتردد | صفحة 79 | |
| 23: إعداد وظيفة حماية محرك الأقراص | صفحة 81 | |
| 24: معلمة حماية المحرك | الصفحة 85 | |
| 25: معلمة تتبع الخطأ | الصفحة 87 | |
| 26: معلمة تسجيل خطأ | الصفحة 87 | |
| 27: معلمة المراقبة | الصفحة 90 | |
| تواصل | 30: اتصالات Modbus | الصفحة 90 |
| 31: اتصالات كانوبن | صفحة 92 | |
| تطبيق | 40: عملية PID وظيفة | صفحة 92 |
| 41: وظيفة النوم | صفحة 98 | |
| 42: بسيط PLC | الصفحة 100 | |
| 43: وحدة تأخير قابلة للبرمجة | صفحة 102 | |
| 44: المقارنة والوحدة المنطقية / المتحكم | صفحة 104 | |
| 45: عداد متعدد الوظائف | صفحة 108 | |
| المحرك 2 | 60: المعلمة الأساسية Motor2 | الصفحة 110 |
| 61: معلمة Motor2 | صفحة 111 | |
| 62: معلمة التحكم Motor2 VF | صفحة 111 | |
| 63: معلمة التحكم في ناقل المحرك 2 | صفحة 111 |
